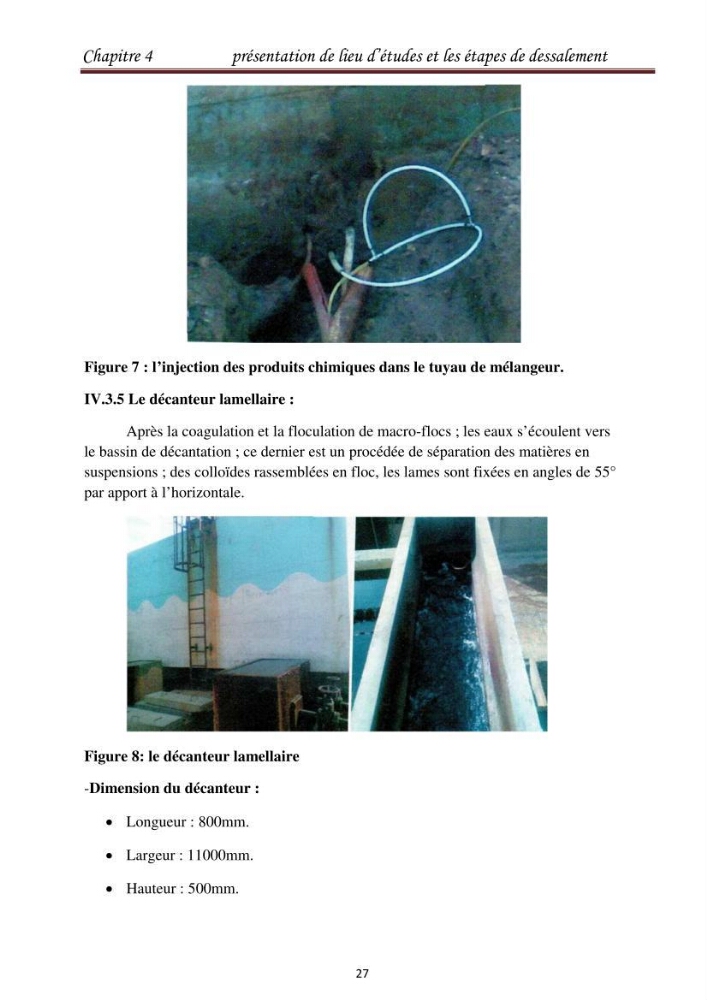

Figure 7 : l’injection des produits chimiques dans le tuyau de mélangeur.
IV.3.5 Le décanteur lamellaire :
Après la coagulation et la floculation de macro-flocs ; les eaux s’écoulent vers
le bassin de décantation ; ce dernier est un procédée de séparation des matières en
suspensions ; des colloïdes rassemblées en floc, les lames sont fixées en angles de 55°
par apport à l’horizontale.
Figure 8: le décanteur lamellaire
-Dimension du décanteur :
 Longueur : 800mm.
 Largeur : 11000mm.
 Hauteur : 500mm.
27
Chapitre 4
présentation de lieu d’études et les étapes de dessalement
