Chapitre III : Caractérisation géotechnique
32
Le diagramme de Casagrande classe ce sol dans le domaine d’argile moyennement plastique à
très plastique.
2-5-2 : Caractéristiques mécaniques :
-La pression de consolidation varie entre 0,3 bars et 2,4 bars avec une moyenne de 1,22 bars.
-La valeur moyenne de coefficient de compressibilité(Cc) est de 6,75 bars avec une valeur
moyenne de 2,1 bars de coefficient de gonflement (Cg), ces résultats indiquent un sol
extrêmement compressible selon Terzaghi.
- Les essais de cisaillement à la boite de Casagrande type non consolidé non drainé donnent
des résultats qui indiquent une cohésion comprise entre 0,4 bars et 1,6 bar avec une valeur
moyenne de l’ordre de 0,63 bars et un angle de frottement varie entre 27° et 36° avec une
moyenne de 33°.
Les essais de cisaillement type non consolidé drainé donnent des résultats qui indiquent une
cohésion moyenne de 1,06 bars avec un angle de frottement de 23,66°.

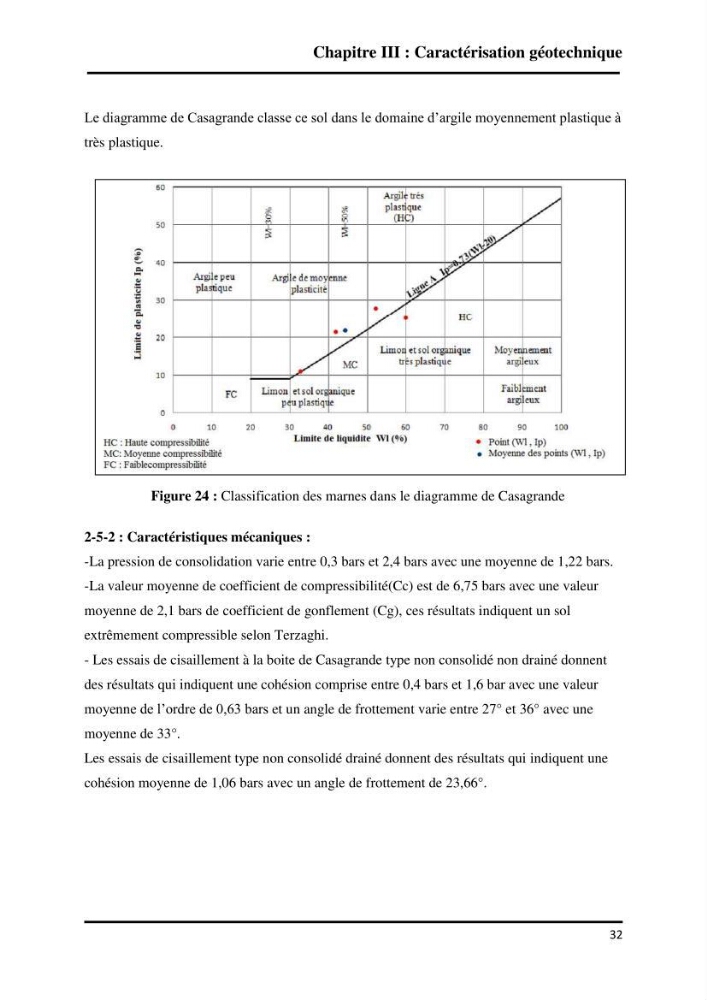

Figure 24 : Classification des marnes dans le diagramme de Casagrande
