Chapitre III : Caractérisation géotechnique
31
2-5 Unité V La marne grise du plaisancien :
2-5-1 : Caractéristiques physiques :
Les résultats obtenus à partir de l’analyse granulométrique de la formation marneuse ont
montré un pourcentage du tamis de diamètre 2 mm égale à 99,8%, une proportion supérieure
à 50% de passants à 80µm avec 52% d’éléments compris entre 2 mm et 80µm, selon la
classification LCPC, il s’agit d’un sol fin.
- Les essais effectués sur cette formation ont donné un poids volumique sec moyen de
1,57t/m
3
avec un maximum de l’ordre 1,75t/m
3 , ces valeurs expriment un état moyennement
dense.
-Le poids volumique humide compris entre 1,87t/m
3 et 2,11t/m
3 avec un moyen de 2,02t/m
3 .
Les valeurs extrêmes de la teneur en eau de cette unité varient entre 20,14% et 25,27% avec
une moyenne de l’ordre de 25,37%.
-Les valeurs de degrés de saturation comprises entre 95,18% et 100% avec une moyenne de
l’ordre de 99,8% ce qui indique un sol saturé.
-La limite de liquidité varie entre 33,5% et 60% avec une moyenne de 45,51% et la limite de
plasticité compris entre 15,87% et 24,58% avec une moyenne de 21,72%. L’indice de
plasticité varie entre 10,8% et 28% avec une moyenne de 21,56%.

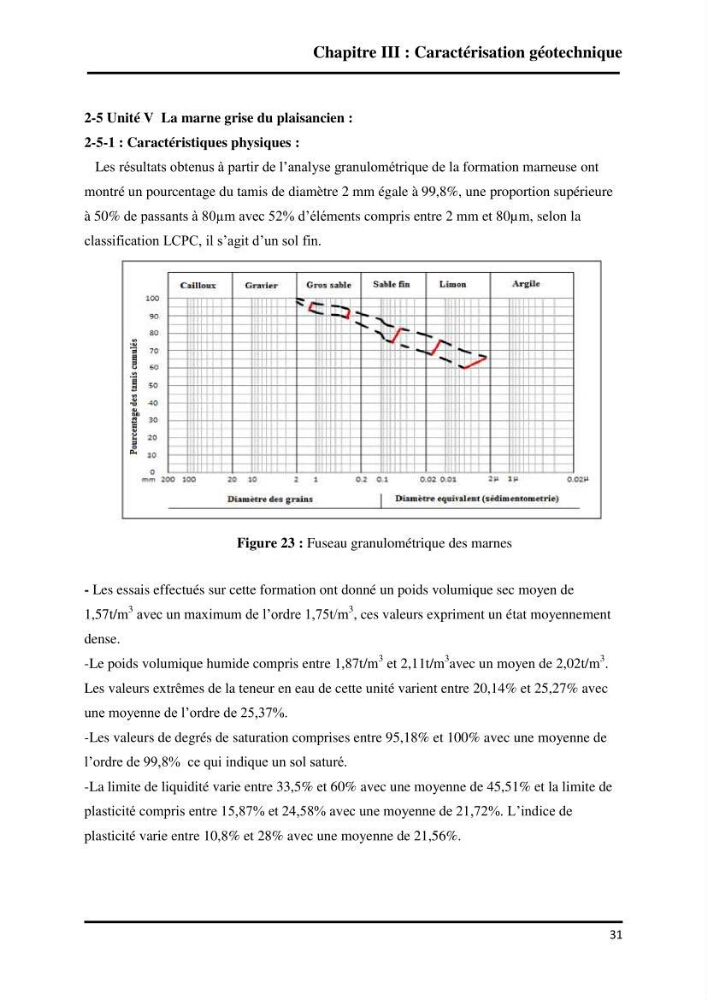

Figure 23 : Fuseau granulométrique des marnes
