Matériels et méthodes
16
L’étude granulométrique est la technique de détermination du diamètre de grain et des proportions
relatives des différentes tailles. L’étude granulométrique d’un sédiment comporte généralement deux
phases.
- une phase technique expérimentale conduisant à l’évaluation en pourcentage de chaque
dimension de particule à la masse totale de sédiment
- une phase d’interprétation des résultats obtenus.
B-1-2-Protocole de l’étude granulométrique :
Les échantillons de sédiment sont traités au laboratoire de l’aménagement de littoral de l’ENSSMAL
selon le protocole standard (méthode de l’analyse granulométrique).
Pour chaque station, une fraction de l’échantillon est mise dans une tare et placée dans une étuve à
105°C pendant 24 heures. Ensuite nous avons pesé 150g de chaque échantillon sec, qui représente le
poids initial (Pi) et nous avons rincé par l’eau courante, dans un tamis de 80µm pour éliminer la
fraction fine (pelites).
Les échantillons soustraits des pelites sont remis à l’étuve et séchés à 105°C pendant 24 heures.
Nous avons pesé pour une deuxième fois le poids final (Pf), et nous avons noté la quantité de la
fraction fine qui est représentée par le poids des pelites (fraction inférieurs à 80µm), qui est la
différence entre le poids initial (Pi) avant rinçage et le poids final (Pf) après rinçage.
A la fin de cette opération, on passe par la suite au tamisage de la fraction grossière de chaque
échantillon qui consiste à classer les poids obtenus en utilisant une tamiseuse électrique, composée
d’une série de tamis de type (Afnor) superposés les uns sur les autres dont les diamètres des tamis
sont décroissants par unité de micromètres comme suite (2000 ,1800,1600,1400 ,1000, 800,
630,500,400,315,250,200, 180,160, 100, 80,50,40 µm).
Le matériau étudié est placé en partie supérieure des tamis et les classements des grains s’obtiennent
par vibration de la colonne de tamis pendant 10 minutes.
Enfin, nous avons pesé les refus de chaque tamis à l’aide d’une balance de précision.
Les résultats sont notés dans des fiches granulométriques standard, et sont en suite traduits en
pourcentages non cumulés et en pourcentages cumulés qui serviront pour la réalisation des
histogrammes de fréquences cumulatives et des courbes granulométriques.

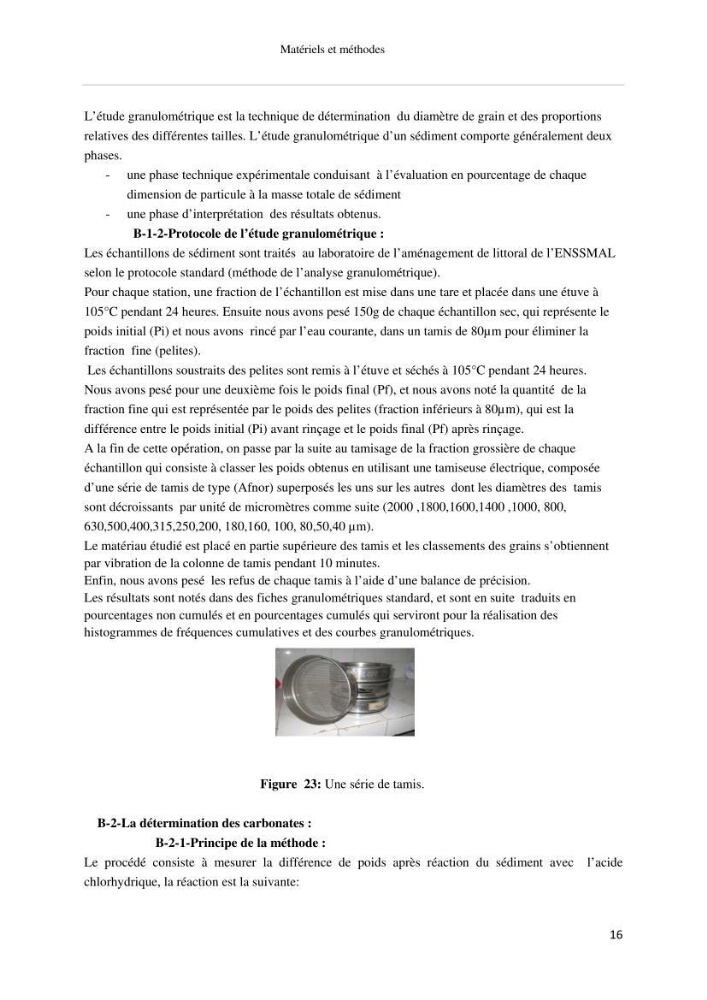

Figure 23: Une série de tamis.
B-2-La détermination des carbonates :
B-2-1-Principe de la méthode :
Le procédé consiste à mesurer la différence de poids après réaction du sédiment avec l’acide
chlorhydrique, la réaction est la suivante:
