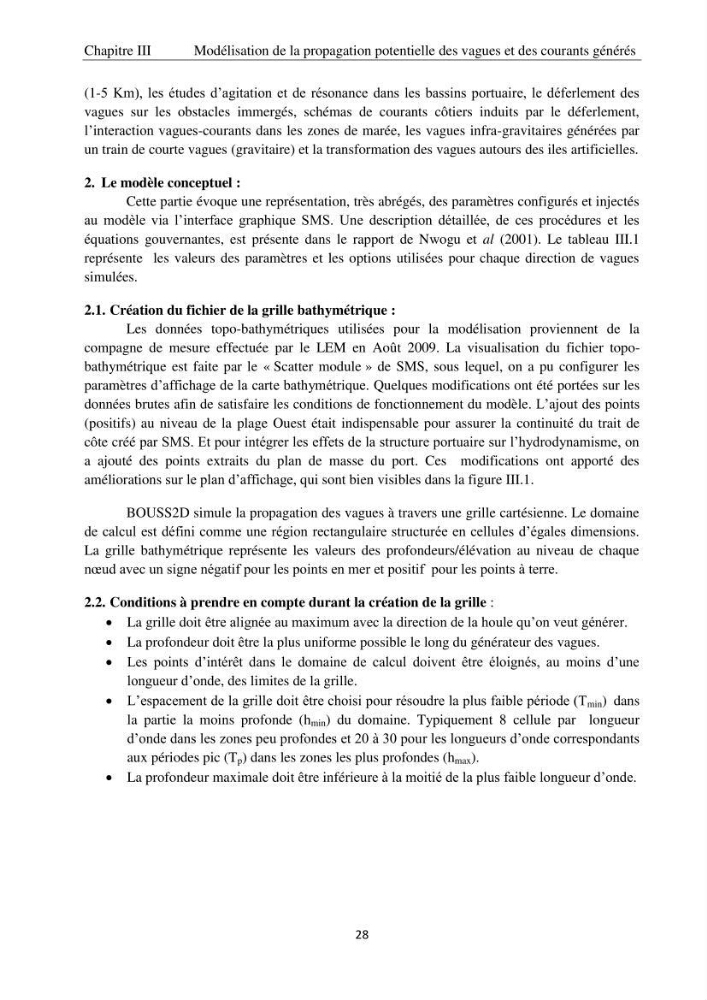

Chapitre III
Modélisation de la propagation potentielle des vagues et des courants générés
28
(1-5 Km), les études d’agitation et de résonance dans les bassins portuaire, le déferlement des
vagues sur les obstacles immergés, schémas de courants côtiers induits par le déferlement,
l’interaction vagues-courants dans les zones de marée, les vagues infra-gravitaires générées par
un train de courte vagues (gravitaire) et la transformation des vagues autours des iles artificielles.
2. Le modèle conceptuel :
Cette partie évoque une représentation, très abrégés, des paramètres configurés et injectés
au modèle via l’interface graphique SMS. Une description détaillée, de ces procédures et les
équations gouvernantes, est présente dans le rapport de Nwogu et al (2001). Le tableau III.1
représente les valeurs des paramètres et les options utilisées pour chaque direction de vagues
simulées.
2.1. Création du fichier de la grille bathymétrique :
Les données topo-bathymétriques utilisées pour la modélisation proviennent de la
compagne de mesure effectuée par le LEM en Août 2009. La visualisation du fichier topobathymétrique est faite par le « Scatter module » de SMS, sous lequel, on a pu configurer les
paramètres d’affichage de la carte bathymétrique. Quelques modifications ont été portées sur les
données brutes afin de satisfaire les conditions de fonctionnement du modèle. L’ajout des points
(positifs) au niveau de la plage Ouest était indispensable pour assurer la continuité du trait de
côte créé par SMS. Et pour intégrer les effets de la structure portuaire sur l’hydrodynamisme, on
a ajouté des points extraits du plan de masse du port. Ces modifications ont apporté des
améliorations sur le plan d’affichage, qui sont bien visibles dans la figure III.1.
BOUSS2D simule la propagation des vagues à travers une grille cartésienne. Le domaine
de calcul est défini comme une région rectangulaire structurée en cellules d’égales dimensions.
La grille bathymétrique représente les valeurs des profondeurs/élévation au niveau de chaque
nœud avec un signe négatif pour les points en mer et positif pour les points à terre.
2.2. Conditions à prendre en compte durant la création de la grille :
La grille doit être alignée au maximum avec la direction de la houle qu’on veut générer.
La profondeur doit être la plus uniforme possible le long du générateur des vagues.
Les points d’intérêt dans le domaine de calcul doivent être éloignés, au moins d’une
longueur d’onde, des limites de la grille.
L’espacement de la grille doit être choisi pour résoudre la plus faible période (T min ) dans
la partie la moins profonde (h min ) du domaine. Typiquement 8 cellule par longueur
d’onde dans les zones peu profondes et 20 à 30 pour les longueurs d’onde correspondants
aux périodes pic (T p ) dans les zones les plus profondes (h max ).
La profondeur maximale doit être inférieure à la moitié de la plus faible longueur d’onde.
