Chapitre II
Etude bathymétrique
16

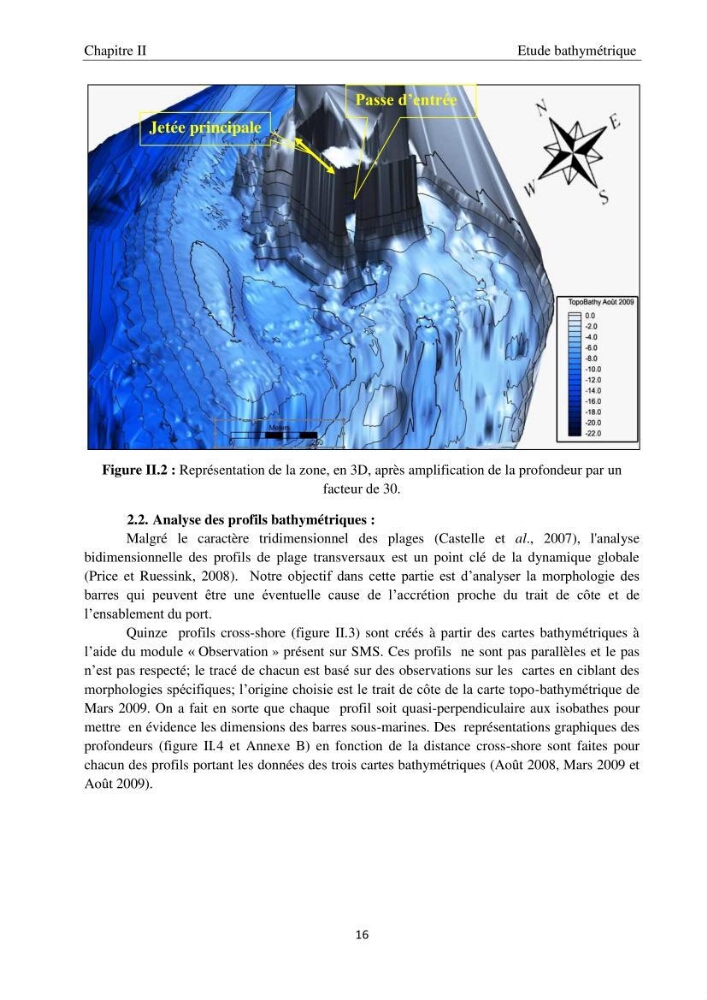

Figure II.2 : Représentation de la zone, en 3D, après amplification de la profondeur par un
facteur de 30.
2.2. Analyse des profils bathymétriques :
Malgré le caractère tridimensionnel des plages (Castelle et al., 2007), l'analyse
bidimensionnelle des profils de plage transversaux est un point clé de la dynamique globale
(Price et Ruessink, 2008). Notre objectif dans cette partie est d’analyser la morphologie des
barres qui peuvent être une éventuelle cause de l’accrétion proche du trait de côte et de
l’ensablement du port.
Quinze profils cross-shore (figure II.3) sont créés à partir des cartes bathymétriques à
l’aide du module « Observation » présent sur SMS. Ces profils ne sont pas parallèles et le pas
n’est pas respecté; le tracé de chacun est basé sur des observations sur les cartes en ciblant des
morphologies spécifiques; l’origine choisie est le trait de côte de la carte topo-bathymétrique de
Mars 2009. On a fait en sorte que chaque profil soit quasi-perpendiculaire aux isobathes pour
mettre en évidence les dimensions des barres sous-marines. Des représentations graphiques des
profondeurs (figure II.4 et Annexe B) en fonction de la distance cross-shore sont faites pour
chacun des profils portant les données des trois cartes bathymétriques (Août 2008, Mars 2009 et
Août 2009).
Jetée principale
Passe d’entrée
