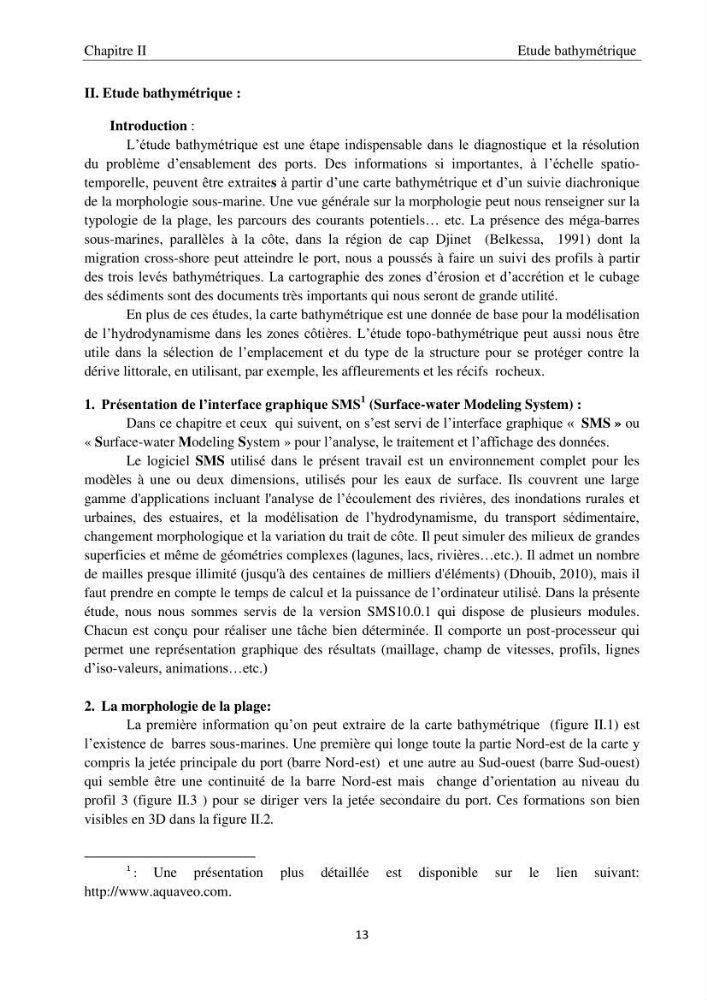

Chapitre II
Etude bathymétrique
13
II. Etude bathymétrique :
Introduction :
L’étude bathymétrique est une étape indispensable dans le diagnostique et la résolution
du problème d’ensablement des ports. Des informations si importantes, à l’échelle spatiotemporelle, peuvent être extraites à partir d’une carte bathymétrique et d’un suivie diachronique
de la morphologie sous-marine. Une vue générale sur la morphologie peut nous renseigner sur la
typologie de la plage, les parcours des courants potentiels… etc. La présence des méga-barres
sous-marines, parallèles à la côte, dans la région de cap Djinet (Belkessa, 1991) dont la
migration cross-shore peut atteindre le port, nous a poussés à faire un suivi des profils à partir
des trois levés bathymétriques. La cartographie des zones d’érosion et d’accrétion et le cubage
des sédiments sont des documents très importants qui nous seront de grande utilité.
En plus de ces études, la carte bathymétrique est une donnée de base pour la modélisation
de l’hydrodynamisme dans les zones côtières. L’étude topo-bathymétrique peut aussi nous être
utile dans la sélection de l’emplacement et du type de la structure pour se protéger contre la
dérive littorale, en utilisant, par exemple, les affleurements et les récifs rocheux.
1. Présentation de l’interface graphique SMS
1 (Surface-water Modeling System) :
Dans ce chapitre et ceux qui suivent, on s’est servi de l’interface graphique « SMS » ou
« Surface-water Modeling System » pour l’analyse, le traitement et l’affichage des données.
Le logiciel SMS utilisé dans le présent travail est un environnement complet pour les
modèles à une ou deux dimensions, utilisés pour les eaux de surface. Ils couvrent une large
gamme d'applications incluant l'analyse de l’écoulement des rivières, des inondations rurales et
urbaines, des estuaires, et la modélisation de l’hydrodynamisme, du transport sédimentaire,
changement morphologique et la variation du trait de côte. Il peut simuler des milieux de grandes
superficies et même de géométries complexes (lagunes, lacs, rivières…etc.). Il admet un nombre
de mailles presque illimité (jusqu'à des centaines de milliers d'éléments) (Dhouib, 2010), mais il
faut prendre en compte le temps de calcul et la puissance de l’ordinateur utilisé. Dans la présente
étude, nous nous sommes servis de la version SMS10.0.1 qui dispose de plusieurs modules.
Chacun est conçu pour réaliser une tâche bien déterminée. Il comporte un post-processeur qui
permet une représentation graphique des résultats (maillage, champ de vitesses, profils, lignes
d’iso-valeurs, animations…etc.)
2. La morphologie de la plage:
La première information qu’on peut extraire de la carte bathymétrique (figure II.1) est
l’existence de barres sous-marines. Une première qui longe toute la partie Nord-est de la carte y
compris la jetée principale du port (barre Nord-est) et une autre au Sud-ouest (barre Sud-ouest)
qui semble être une continuité de la barre Nord-est mais change d’orientation au niveau du
profil 3 (figure II.3 ) pour se diriger vers la jetée secondaire du port. Ces formations son bien
visibles en 3D dans la figure II.2.
1 : Une présentation plus détaillée est disponible sur le lien suivant:
http://www.aquaveo.com.
