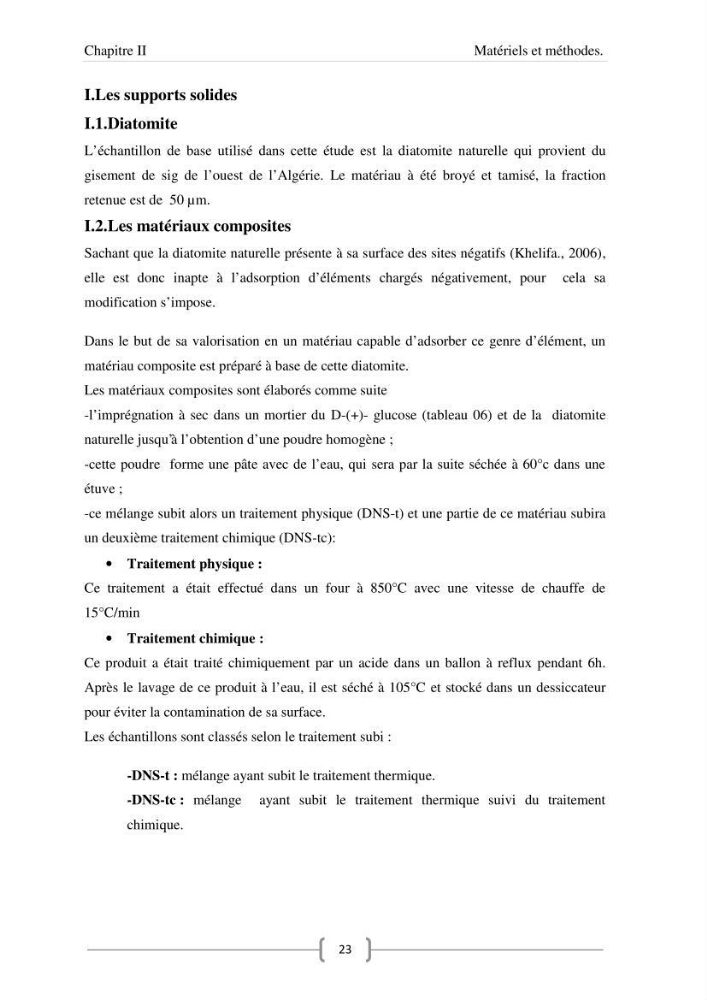

Chapitre II
Matériels et méthodes.
23
I.Les supports solides
I.1.Diatomite
L’échantillon de base utilisé dans cette étude est la diatomite naturelle qui provient du
gisement de sig de l’ouest de l’Algérie. Le matériau à été broyé et tamisé, la fraction
retenue est de 50 µm.
I.2.Les matériaux composites
Sachant que la diatomite naturelle présente à sa surface des sites négatifs (Khelifa., 2006),
elle est donc inapte à l’adsorption d’éléments chargés négativement, pour cela sa
modification s’impose.
Dans le but de sa valorisation en un matériau capable d’adsorber ce genre d’élément, un
matériau composite est préparé à base de cette diatomite.
Les matériaux composites sont élaborés comme suite
-l’imprégnation à sec dans un mortier du D-(+)- glucose (tableau 06) et de la diatomite
naturelle jusqu'à l’obtention d’une poudre homogène ;
-cette poudre forme une pâte avec de l’eau, qui sera par la suite séchée à 60°c dans une
étuve ;
-ce mélange subit alors un traitement physique (DNS-t) et une partie de ce matériau subira
un deuxième traitement chimique (DNS-tc):
 Traitement physique :
Ce traitement a était effectué dans un four à 850°C avec une vitesse de chauffe de
15°C/min
 Traitement chimique :
Ce produit a était traité chimiquement par un acide dans un ballon à reflux pendant 6h.
Après le lavage de ce produit à l’eau, il est séché à 105°C et stocké dans un dessiccateur
pour éviter la contamination de sa surface.
Les échantillons sont classés selon le traitement subi :
-DNS-t : mélange ayant subit le traitement thermique.
-DNS-tc : mélange ayant subit le traitement thermique suivi du traitement
chimique.
