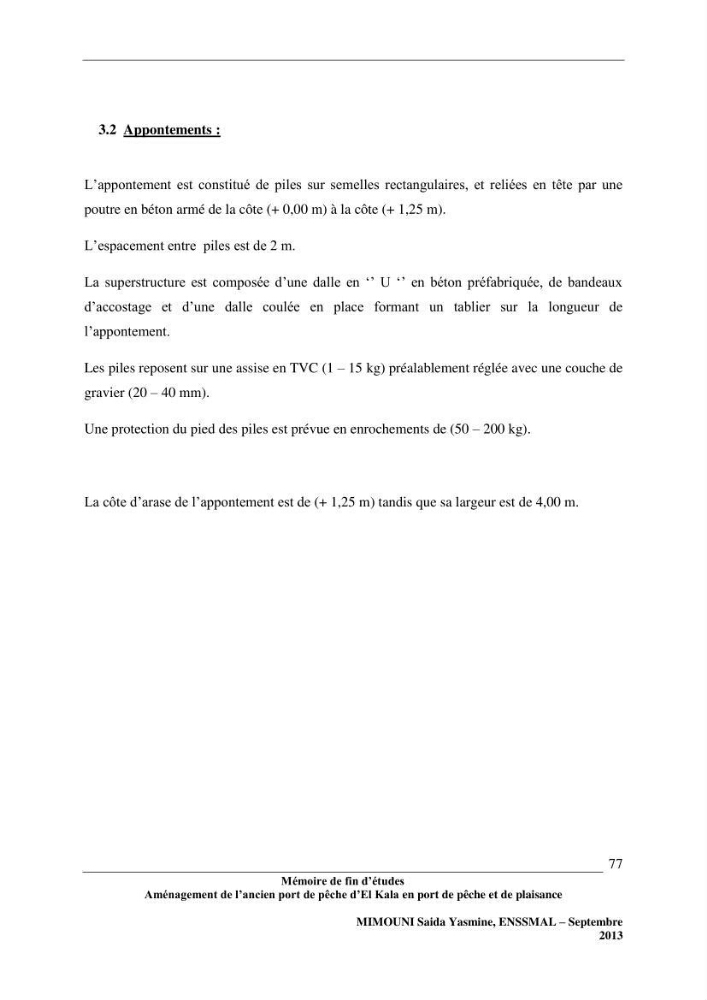

3.2 Appontements :
L’appontement est constitué de piles sur semelles rectangulaires, et reliées en tête par une
poutre en béton armé de la côte (+ 0,00 m) à la côte (+ 1,25 m).
L’espacement entre piles est de 2 m.
La superstructure est composée d’une dalle en ‘’ U ‘’ en béton préfabriquée, de bandeaux
d’accostage et d’une dalle coulée en place formant un tablier sur la longueur de
l’appontement.
Les piles reposent sur une assise en TVC (1 – 15 kg) préalablement réglée avec une couche de
gravier (20 – 40 mm).
Une protection du pied des piles est prévue en enrochements de (50 – 200 kg).
La côte d’arase de l’appontement est de (+ 1,25 m) tandis que sa largeur est de 4,00 m.
