76
Mémoire de fin d’études
Aménagement de l’ancien port de pêche d’El Kala en port de pêche et de plaisance
MIMOUNI Saida Yasmine, ENSSMAL – Septembre 2013

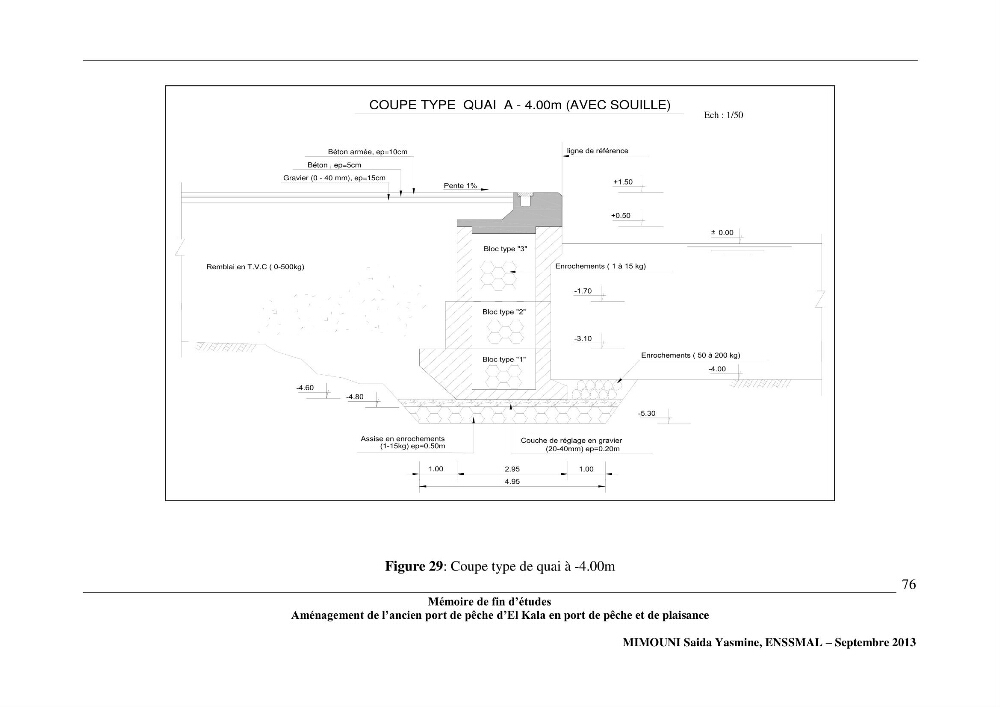

Figure 29: Coupe type de quai à -4.00m
Béton armée, ep=10cm
Béton , ep=5cm
Gravier (0 - 40 mm), ep=15cm
COUPE TYPE QUAI A - 4.00m (AVEC SOUILLE)
Ech : 1/50
