Chapitre IV
Modèle réduit physique
78
Mémoire de fin d’études
Aménagement de l’ancien port de pêche d’El Kala en port de pêche et de plaisance
MIMOUNI Saida Yasmine, ENSSMAL – Septembre 2013

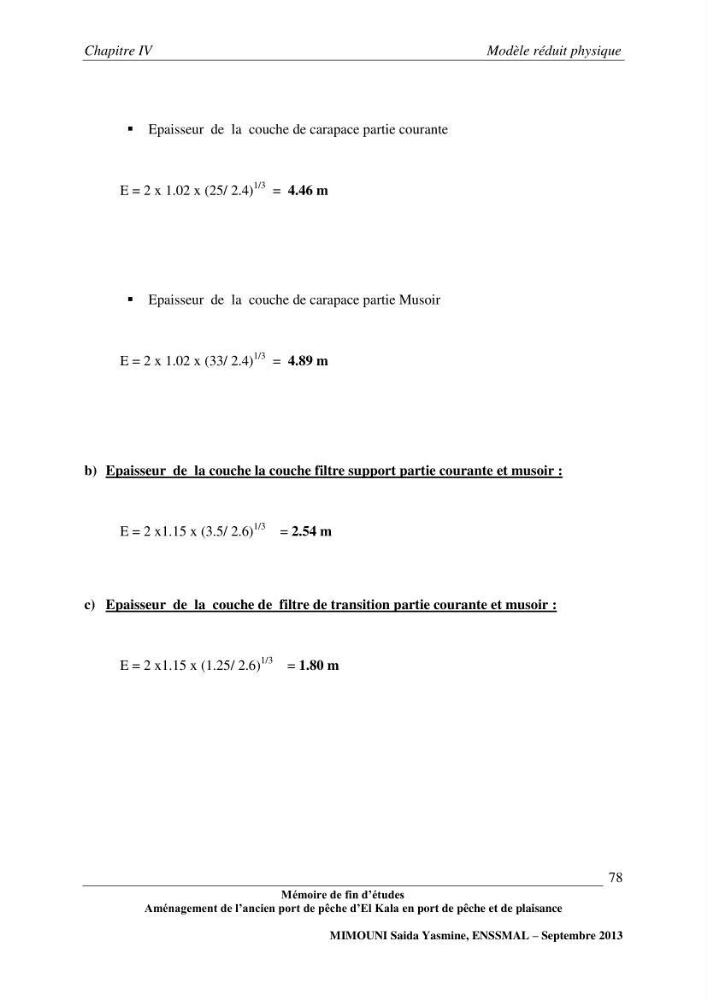

 Epaisseur de la couche de carapace partie courante
E = 2 x 1.02 x (25/ 2.4)
1/3 = 4.46 m
 Epaisseur de la couche de carapace partie Musoir
E = 2 x 1.02 x (33/ 2.4)
1/3 = 4.89 m
b) Epaisseur de la couche la couche filtre support partie courante et musoir :
E = 2 x1.15 x (3.5/ 2.6)
1/3
= 2.54 m
c) Epaisseur de la couche de filtre de transition partie courante et musoir :
E = 2 x1.15 x (1.25/ 2.6)
1/3
= 1.80 m
