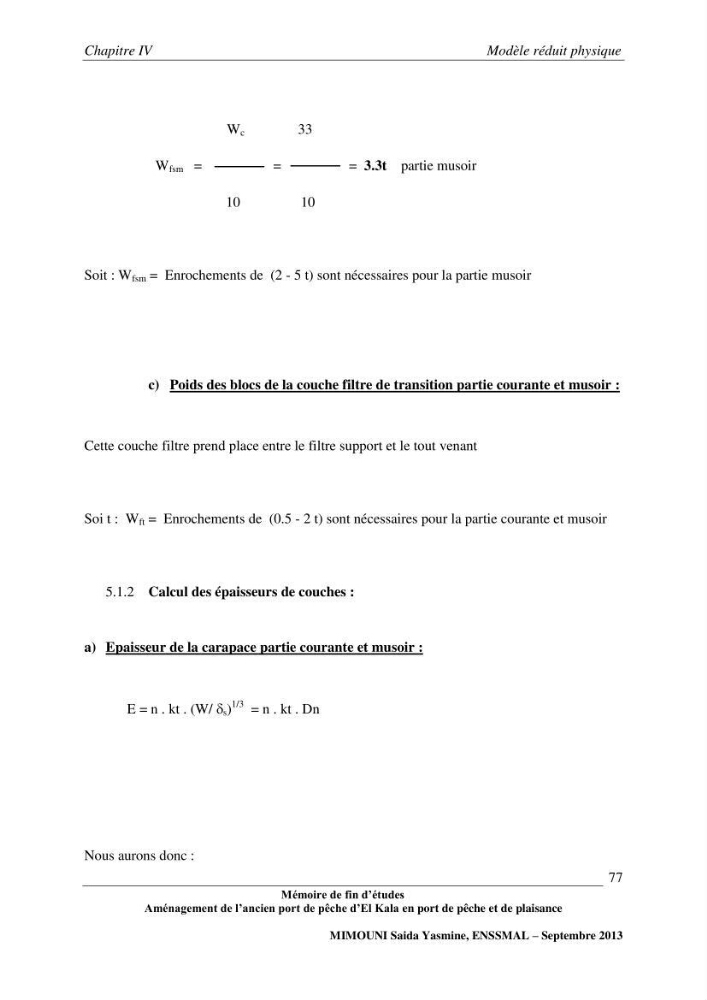

Chapitre IV
Modèle réduit physique
77
Mémoire de fin d’études
Aménagement de l’ancien port de pêche d’El Kala en port de pêche et de plaisance
MIMOUNI Saida Yasmine, ENSSMAL – Septembre 2013
W c
33
W fsm =
=
= 3.3t partie musoir
10
10
Soit : W fsm = Enrochements de (2 - 5 t) sont nécessaires pour la partie musoir
c) Poids des blocs de la couche filtre de transition partie courante et musoir :
Cette couche filtre prend place entre le filtre support et le tout venant
Soi t : W ft = Enrochements de (0.5 - 2 t) sont nécessaires pour la partie courante et musoir
5.1.2 Calcul des épaisseurs de couches :
a) Epaisseur de la carapace partie courante et musoir :
E = n . kt . (W/  s )
1/3 = n . kt . Dn
Nous aurons donc :
