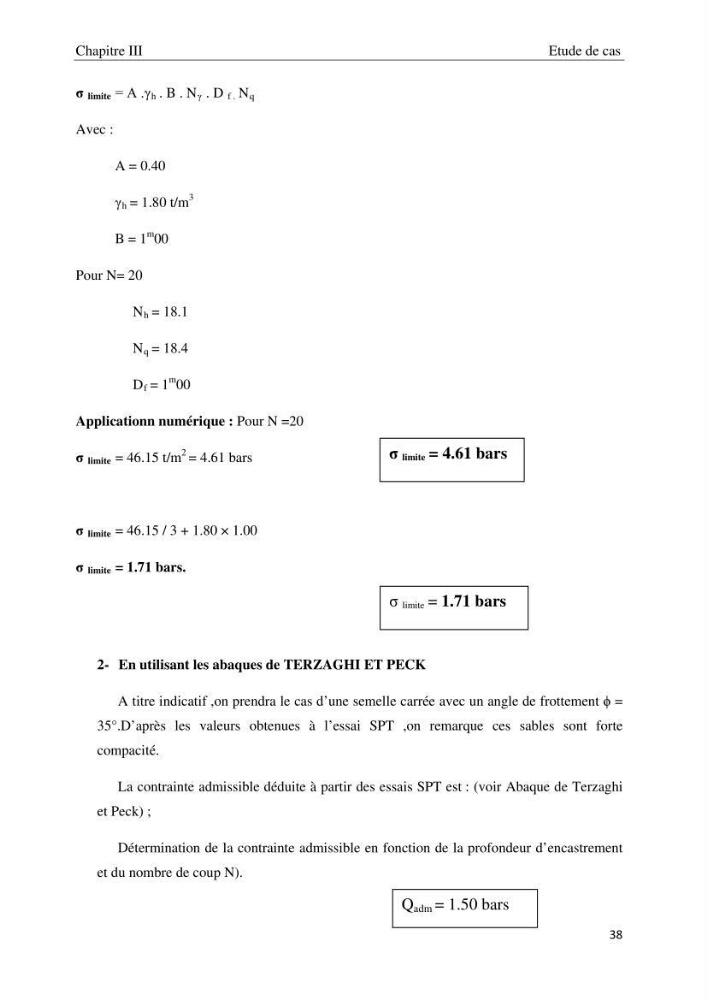

Chapitre III
Etude de cas
σ limite = A .γ h . B . N γ . D f . N q
Avec :
A = 0.40
γ h = 1.80 t/m
3
B = 1
m
00
Pour N= 20
N h = 18.1
N q = 18.4
D f = 1
m
00
Applicationn numérique : Pour N =20
σ limite = 46.15 t/m
2 = 4.61 bars
σ limite = 46.15 / 3 + 1.80 × 1.00
σ limite = 1.71 bars.
2- En utilisant les abaques de TERZAGHI ET PECK
A titre indicatif ,on prendra le cas d’une semelle carrée avec un angle de frottement ϕ =
35°.D’après les valeurs obtenues à l’essai SPT ,on remarque ces sables sont forte
compacité.
La contrainte admissible déduite à partir des essais SPT est : (voir Abaque de Terzaghi
et Peck) ;
Détermination de la contrainte admissible en fonction de la profondeur d’encastrement
et du nombre de coup N).
σ limite = 4.61 bars
σ limite = 1.71 bars
Q adm = 1.50 bars
38
