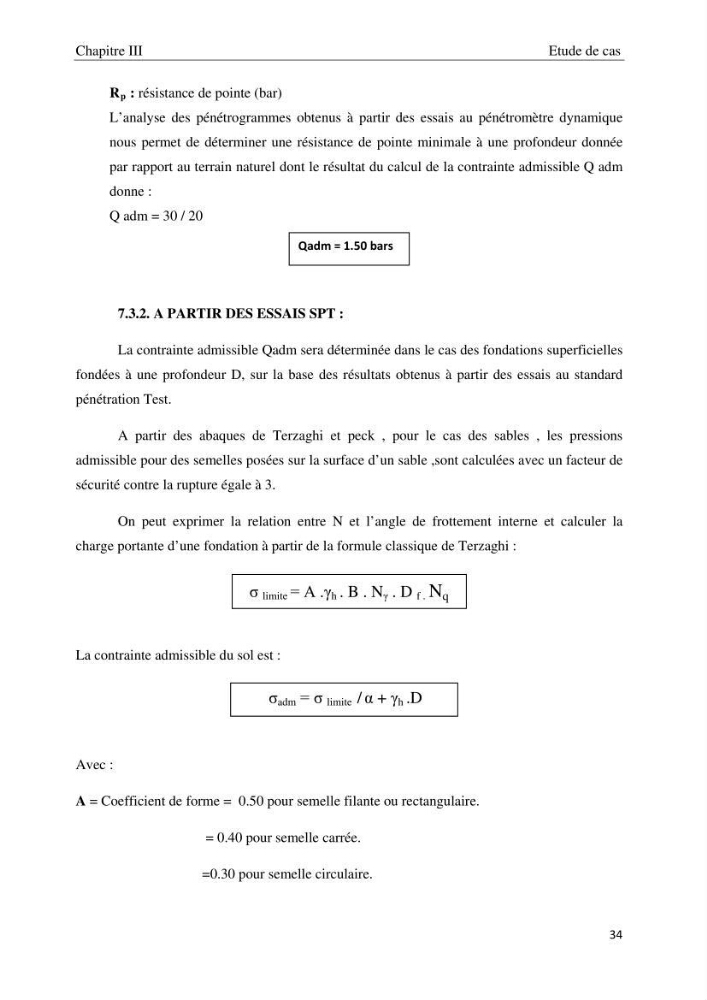

Chapitre III
Etude de cas
R p : résistance de pointe (bar)
L’analyse des pénétrogrammes obtenus à partir des essais au pénétromètre dynamique
nous permet de déterminer une résistance de pointe minimale à une profondeur donnée
par rapport au terrain naturel dont le résultat du calcul de la contrainte admissible Q adm
donne :
Q adm = 30 / 20
7.3.2. A PARTIR DES ESSAIS SPT :
La contrainte admissible Qadm sera déterminée dans le cas des fondations superficielles
fondées à une profondeur D, sur la base des résultats obtenus à partir des essais au standard
pénétration Test.
A partir des abaques de Terzaghi et peck , pour le cas des sables , les pressions
admissible pour des semelles posées sur la surface d’un sable ,sont calculées avec un facteur de
sécurité contre la rupture égale à 3.
On peut exprimer la relation entre N et l’angle de frottement interne et calculer la
charge portante d’une fondation à partir de la formule classique de Terzaghi :
La contrainte admissible du sol est :
Avec :
A = Coefficient de forme = 0.50 pour semelle filante ou rectangulaire.
= 0.40 pour semelle carrée.
=0.30 pour semelle circulaire.
Qadm = 1.50 bars
σ limite = A .γ h . B . N γ . D f . N q
σ adm = σ limite / α + γ h .D
34
