Chapitre III: Matériels et Méthodes
[56]
Les analyses de ces pastilles sont faites au Laboratoire d’Analyse Minéralogique du
Département des Techniques de Spectroscopie d’Analyse de la Division des Techniques
Nucléaires du CRNA Alger.
Le spectromètre de fluorescence X utilisé est de type Magixpro (Panalytical ex. Philips)
équipé de (figure 25):
1. Un tube à anticathode en Rhodium pour l’excitation des échantillons.
2. Un générateur 04 kW
3. Une série de 08 cristaux analyseurs couvrant la gamme des éléments du B à U.
4. Trois détecteurs :
- U détecteur à flux gazeux
- Un détecteur proportionnel sellé au Xénon
- Et un détecteur à scintillation
5. Trois collimateurs (150 – 550 – 4000 µm).
6. Un système de vide pour l’analyse des échantillons solides.
7. Un système à Hélium pour l’analyse des échantillons liquides et en poudres
8. Le système exploite un logiciel « le SuperQ » pour la collection des données,
l’interprétation et l’analyse quantitative et l’IQ+ pour l’analyse semi quantitative.

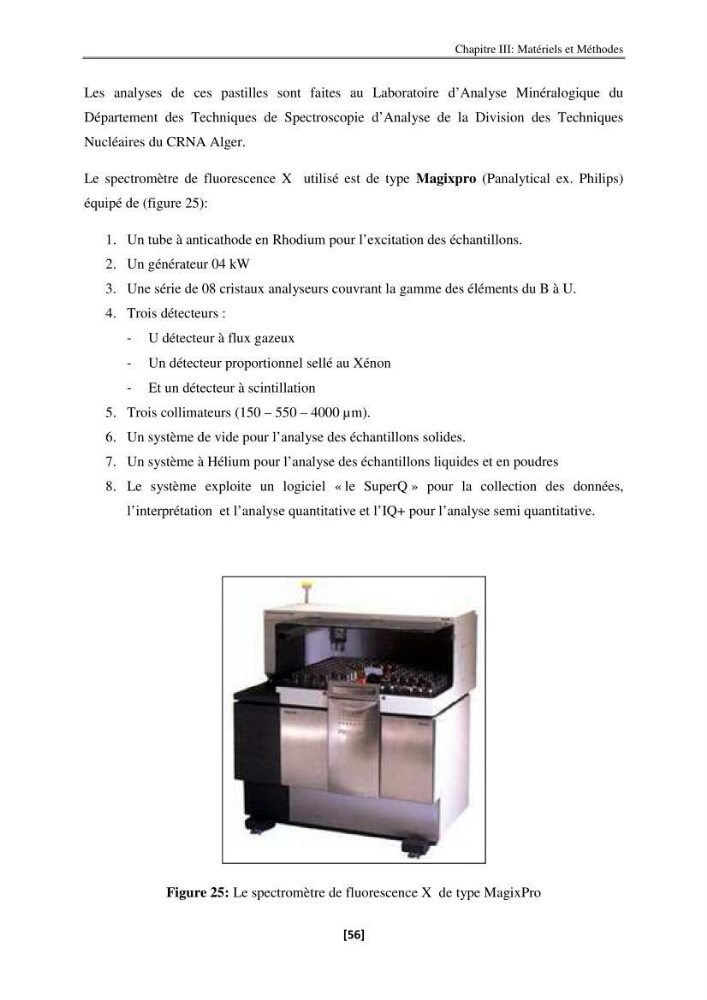

Figure 25: Le spectromètre de fluorescence X de type MagixPro
