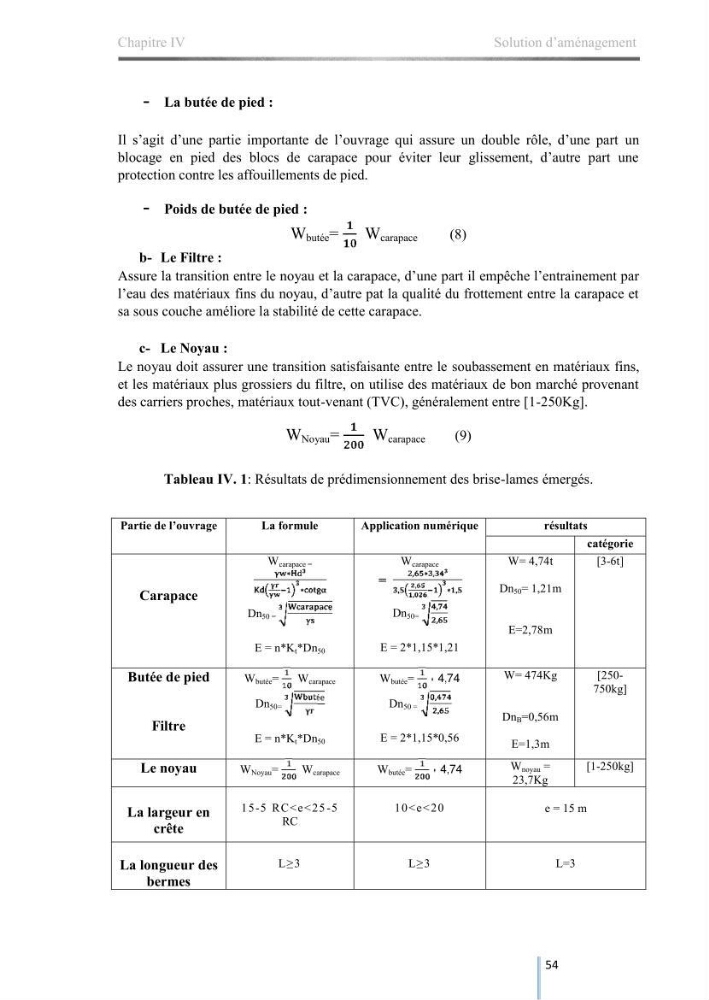

Chapitre IV
Solution d’aménagement
54
- La butée de pied :
Il s’agit d’une partie importante de l’ouvrage qui assure un double rôle, d’une part un
blocage en pied des blocs de carapace pour éviter leur glissement, d’autre part une
protection contre les affouillements de pied.
- Poids de butée de pied :
W butée =
W carapace
(8)
b- Le Filtre :
Assure la transition entre le noyau et la carapace, d’une part il empêche l’entrainement par
l’eau des matériaux fins du noyau, d’autre pat la qualité du frottement entre la carapace et
sa sous couche améliore la stabilité de cette carapace.
c- Le Noyau :
Le noyau doit assurer une transition satisfaisante entre le soubassement en matériaux fins,
et les matériaux plus grossiers du filtre, on utilise des matériaux de bon marché provenant
des carriers proches, matériaux tout-venant (TVC), généralement entre [1-250Kg].
W Noyau =
W carapace
(9)
Tableau IV. 1: Résultats de prédimensionnement des brise-lames émergés.
Partie de l’ouvrage
La formule
Application numérique
résultats
catégorie
Carapace
W carapace =
∗ ³
∗
Dn 50 =
E = n*K t *Dn 50
W carapace
=
, ∗ , ³
,
,
,
∗ ,
Dn 50=
,
,
E = 2*1,15*1,21
W= 4,74t
Dn 50 = 1,21m
E=2,78m
[3-6t]
Butée de pied
Filtre
W butée =
W carapace
Dn 50=
é
E = n*K t *Dn 50
W butée = ∗ 4,74
Dn 50 =
,
,
E = 2*1,15*0,56
W= 474Kg
Dn B =0,56m
E=1,3m
[250750kg]
Le noyau
W Noyau =
W carapace
W butée =
∗ 4,74
W noyau =
23,7Kg
[1-250kg]
La largeur en
crête
1 5 -5 R C< e< 2 5 -5
RC
1 0 < e< 2 0
e = 15 m
La longueur des
bermes
L≥ 3
L≥ 3
L=3
