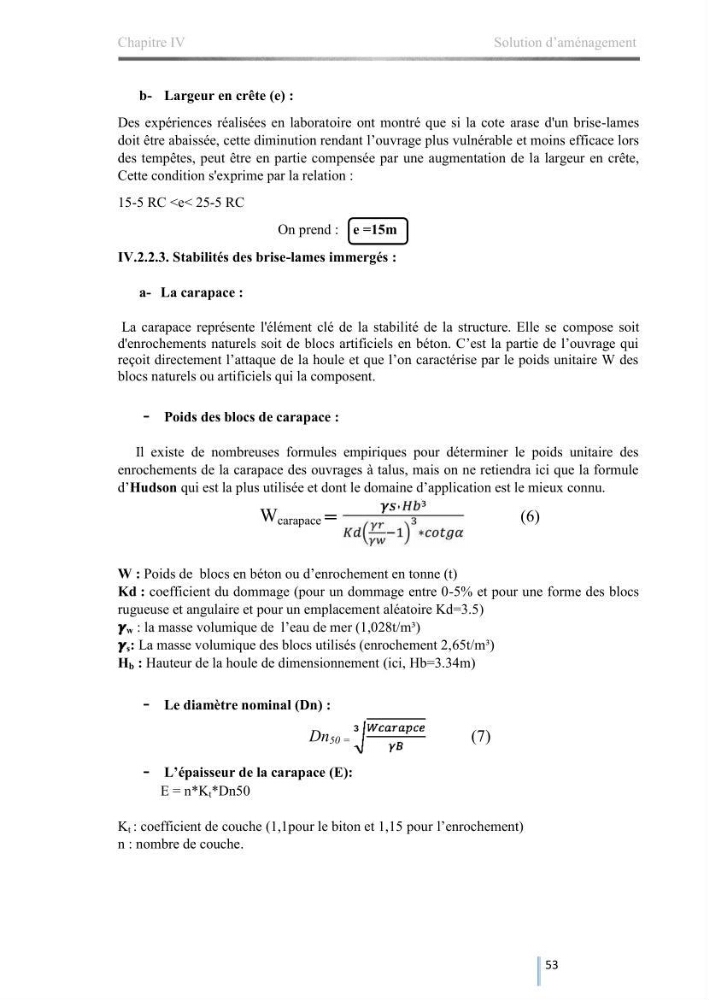

b- Largeur en crête (e) :
Des expériences réalisées en laboratoire ont montré que si la cote arase d'un brise-lames
doit être abaissée, cette diminution rendant l’ouvrage plus vulnérable et moins efficace lors
des tempêtes, peut être en partie compensée par une augmentation de la largeur en crête,
Cette condition s'exprime par la relation :
15-5 RC
IV.2.2.3. Stabilités des brise-lames immergés :
a- La carapace :
La carapace représente l'élément clé de la stabilité de la structure. Elle se compose soit
d'enrochements naturels soit de blocs artificiels en béton. C’est la partie de l’ouvrage qui
reçoit directement l’attaque de la houle et que l’on caractérise par le poids unitaire W des
blocs naturels ou artificiels qui la composent.
- Poids des blocs de carapace :
Il existe de nombreuses formules empiriques pour déterminer le poids unitaire des
enrochements de la carapace des ouvrages à talus, mais on ne retiendra ici que la formule
d’Hudson qui est la plus utilisée et dont le domaine d’application est le mieux connu.
W carapace =
∗ ³
∗
(6)
W : Poids de blocs en béton ou d’enrochement en tonne (t)
Kd : coefficient du dommage (pour un dommage entre 0-5% et pour une forme des blocs
rugueuse et angulaire et pour un emplacement aléatoire Kd=3.5)
w : la masse volumique de l’eau de mer (1,028t/m³)
s : La masse volumique des blocs utilisés (enrochement 2,65t/m³)
H b : Hauteur de la houle de dimensionnement (ici, Hb=3.34m)
- Le diamètre nominal (Dn) :
Dn 50 =
(7)
- L’épaisseur de la carapace (E):
E = n*K t *Dn50
K t : coefficient de couche (1,1pour le biton et 1,15 pour l’enrochement)
n : nombre de couche.
