Chapitre II
Matériels et méthodes
30
 Le segment QP représente les sédiments transportés par roulement.
 Le segment PO représente les sédiments transportés essentiellement par saltation et
roulement.
 Le segment ON représente les sédiments transportés par saltation.
II.4. Modélisation du transport sédimentaire :
III.4.1. Définition, objectifs et méthodologie :
L’étude sur modèle numérique est réalisée avec les modèles bidimensionnels Parabolics
Mid Slop waves (PMS) et Hydrodynamic (HD) du calcul MIKE 21.
Le logiciel MIKE 21 comprend différents modules de houle, ceux utilisés dans notre étude
sont:
 Le modèle Mike SW : Traite la réfraction de la houle et le shoaling, la dissipation
par le frottement et le déferlement, et l’interaction houle‐courant
 Le modèle MIKE PMS (Mid Slop waves) : Il est utilisé pour l’étude de propagation
de la houle en zone côtière en présence d’ouvrages (digues, épis, brise lames.. etc.)
 Le modèle MIKE 3 HD : Il est destiné à la simulation tridimensionnelle des
écoulements (courants).
 Le modèle MIKE 21 ST : Evalue le transport de sédiments non cohésifs sous
l’action d’un courant seul ou sous l’action combinée de la houle et du courant. Il
utilise les résultats des modèles PMS et HD.

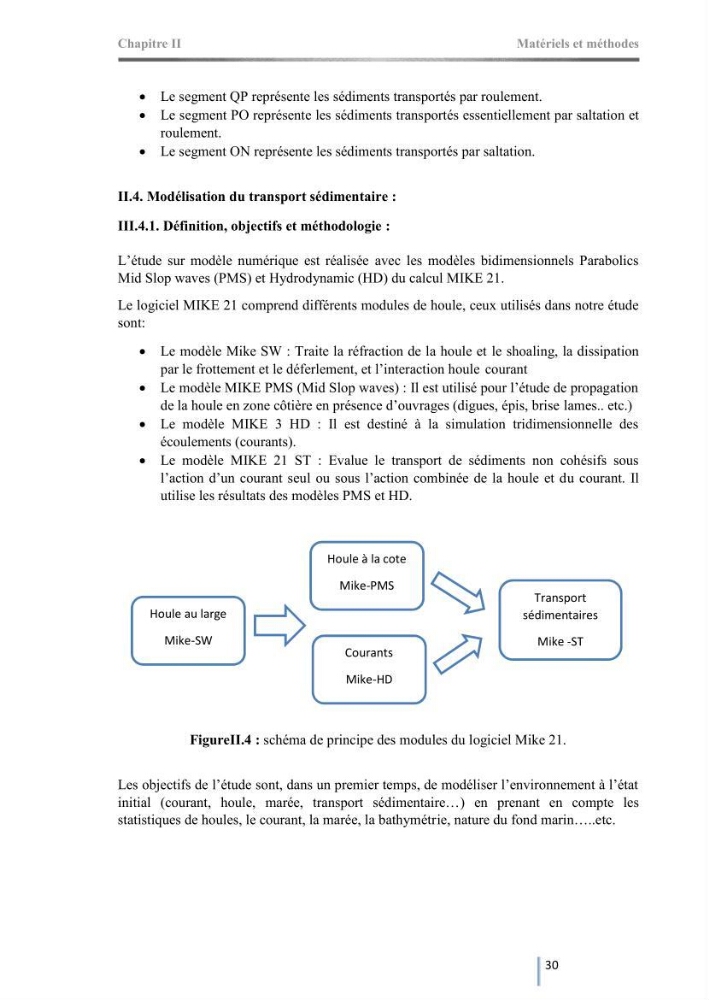

FigureII.4 : schéma de principe des modules du logiciel Mike 21.
Les objectifs de l’étude sont, dans un premier temps, de modéliser l’environnement à l’état
initial (courant, houle, marée, transport sédimentaire…) en prenant en compte les
statistiques de houles, le courant, la marée, la bathymétrie, nature du fond marin…..etc.
Houle à la cote
Mike-PMS
Houle au large
Mike-SW
Transport
sédimentaires
Mike -ST
Courants
Mike-HD
