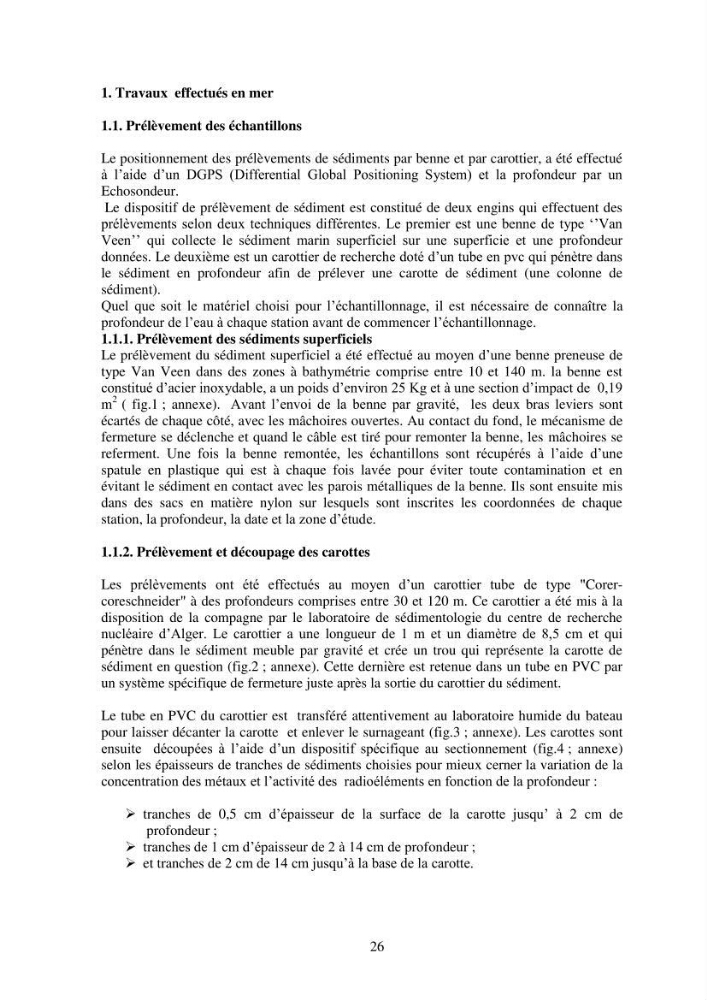

1. Travaux effectués en mer
1.1. Prélèvement des échantillons
Le positionnement des prélèvements de sédiments par benne et par carottier, a été effectué
à l‟aide d‟un DGPS (Differential Global Positioning System) et la profondeur par un
Echosondeur.
Le dispositif de prélèvement de sédiment est constitué de deux engins qui effectuent des
prélèvements selon deux techniques différentes. Le premier est une benne de type „‟Van
Veen‟‟ qui collecte le sédiment marin superficiel sur une superficie et une profondeur
données. Le deuxième est un carottier de recherche doté d‟un tube en pvc qui pénètre dans
le sédiment en profondeur afin de prélever une carotte de sédiment (une colonne de
sédiment).
Quel que soit le matériel choisi pour l‟échantillonnage, il est nécessaire de connaître la
profondeur de l‟eau à chaque station avant de commencer l‟échantillonnage.
1.1.1. Prélèvement des sédiments superficiels
Le prélèvement du sédiment superficiel a été effectué au moyen d‟une benne preneuse de
type Van Veen dans des zones à bathymétrie comprise entre 10 et 140 m. la benne est
constitué d‟acier inoxydable, a un poids d‟environ 25 Kg et à une section d‟impact de 0,19
m
2 ( fig.1 ; annexe). Avant l‟envoi de la benne par gravité, les deux bras leviers sont
écartés de chaque côté, avec les mâchoires ouvertes. Au contact du fond, le mécanisme de
fermeture se déclenche et quand le câble est tiré pour remonter la benne, les mâchoires se
referment. Une fois la benne remontée, les échantillons sont récupérés à l‟aide d‟une
spatule en plastique qui est à chaque fois lavée pour éviter toute contamination et en
évitant le sédiment en contact avec les parois métalliques de la benne. Ils sont ensuite mis
dans des sacs en matière nylon sur lesquels sont inscrites les coordonnées de chaque
station, la profondeur, la date et la zone d‟étude.
1.1.2. Prélèvement et découpage des carottes
Les prélèvements ont été effectués au moyen d‟un carottier tube de type "Corercoreschneider" à des profondeurs comprises entre 30 et 120 m. Ce carottier a été mis à la
disposition de la compagne par le laboratoire de sédimentologie du centre de recherche
nucléaire d‟Alger. Le carottier a une longueur de 1 m et un diamètre de 8,5 cm et qui
pénètre dans le sédiment meuble par gravité et crée un trou qui représente la carotte de
sédiment en question (fig.2 ; annexe). Cette dernière est retenue dans un tube en PVC par
un système spécifique de fermeture juste après la sortie du carottier du sédiment.
Le tube en PVC du carottier est transféré attentivement au laboratoire humide du bateau
pour laisser décanter la carotte et enlever le surnageant (fig.3 ; annexe). Les carottes sont
ensuite découpées à l‟aide d‟un dispositif spécifique au sectionnement (fig.4 ; annexe)
selon les épaisseurs de tranches de sédiments choisies pour mieux cerner la variation de la
concentration des métaux et l‟activité des radioéléments en fonction de la profondeur :
tranches de 0,5 cm d‟épaisseur de la surface de la carotte jusqu‟ à 2 cm de
profondeur ;
tranches de 1 cm d‟épaisseur de 2 à 14 cm de profondeur ;
et tranches de 2 cm de 14 cm jusqu‟à la base de la carotte.
26
