26

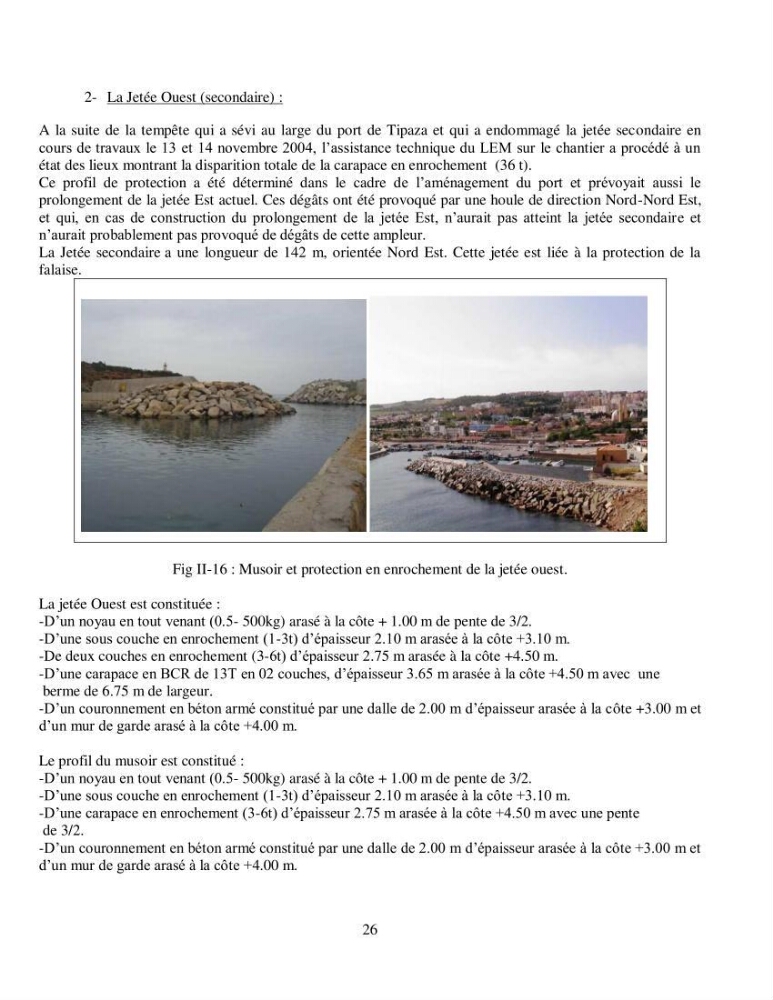

2- La Jetée Ouest (secondaire) :
A la suite de la tempête qui a sévi au large du port de Tipaza et qui a endommagé la jetée secondaire en
cours de travaux le 13 et 14 novembre 2004, l’assistance technique du LEM sur le chantier a procédé à un
état des lieux montrant la disparition totale de la carapace en enrochement (36 t).
Ce profil de protection a été déterminé dans le cadre de l’aménagement du port et prévoyait aussi le
prolongement de la jetée Est actuel. Ces dégâts ont été provoqué par une houle de direction Nord-Nord Est,
et qui, en cas de construction du prolongement de la jetée Est, n’aurait pas atteint la jetée secondaire et
n’aurait probablement pas provoqué de dégâts de cette ampleur.
La Jetée secondaire a une longueur de 142 m, orientée Nord Est. Cette jetée est liée à la protection de la
falaise.
Fig II-16 : Musoir et protection en enrochement de la jetée ouest.
La jetée Ouest est constituée :
-D’un noyau en tout venant (0.5- 500kg) arasé à la côte + 1.00 m de pente de 3/2.
-D’une sous couche en enrochement (1-3t) d’épaisseur 2.10 m arasée à la côte +3.10 m.
-De deux couches en enrochement (3-6t) d’épaisseur 2.75 m arasée à la côte +4.50 m.
-D’une carapace en BCR de 13T en 02 couches, d’épaisseur 3.65 m arasée à la côte +4.50 m avec une
berme de 6.75 m de largeur.
-D’un couronnement en béton armé constitué par une dalle de 2.00 m d’épaisseur arasée à la côte +3.00 m et
d’un mur de garde arasé à la côte +4.00 m.
Le profil du musoir est constitué :
-D’un noyau en tout venant (0.5- 500kg) arasé à la côte + 1.00 m de pente de 3/2.
-D’une sous couche en enrochement (1-3t) d’épaisseur 2.10 m arasée à la côte +3.10 m.
-D’une carapace en enrochement (3-6t) d’épaisseur 2.75 m arasée à la côte +4.50 m avec une pente
de 3/2.
-D’un couronnement en béton armé constitué par une dalle de 2.00 m d’épaisseur arasée à la côte +3.00 m et
d’un mur de garde arasé à la côte +4.00 m.
