25
Le musoir est constitué de deux sous couches en enrochements (1-3t) et (3-6t) respectivement 2.10 m, 2.75
m d'épaisseur et +3.10 m, +4.50 m de côte d'arase ainsi qu'une carapace en BCR de 18t.
Un tapis anti affouillement sur lesquels reposent les sous couches et la carapace plus une sur largeur de 4.00
m termine la structure.
Sur le tronçon existant de 90 ml, le parachèvement de la protection est constitué d'une carapace en BCR de
13t arasée à la côte de +8.55 m.
Un couronnement de jetée en béton armé composé de dalle de 2.00 m d'épaisseur arasé à la cote
+3.00 m.
La pente du talus est de 3/2 pour toutes les couches constituant les deux jetées.
Musoir en BCR
Protection en BCR
Talus intérieur en
enrochement

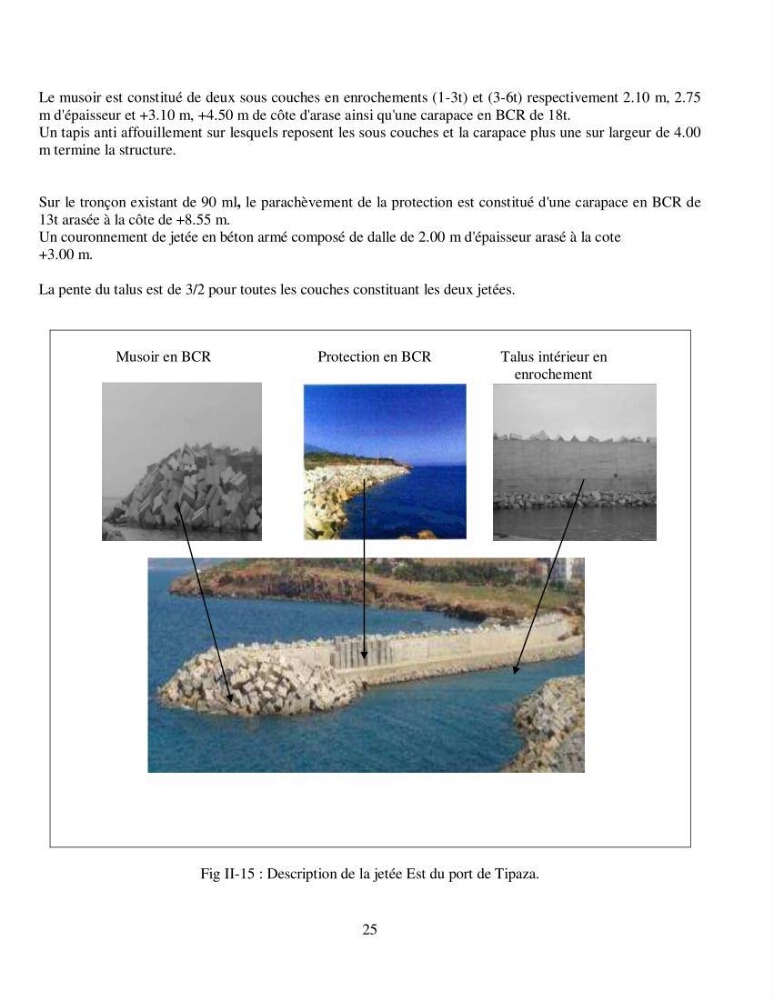

Fig II-15 : Description de la jetée Est du port de Tipaza.
