Chapitre IV : Etude de bruit de fond
36
f0 = Vs/4H
(1)
Avec f 0 : Fréquence de résonance en Hertz
Vs : vitesse des ondes S de Cisaillement en m/s
H : Hauteur de la couche en mètres
IV. 4. Acquisition des données de bruit de fond
L’enregistrement du bruit de fond a été réalisé avec une station CityShark II et un capteur
Lennartz-5 secondes, à trois composantes (Figure 11). Pour les conditions d’enregistrement,
nous avons suivis les recommandations du projet européen SESAME (Site EffectS using
AMbient Excitations) (2004), à savoir un bon couplage capteur /sol dont l’orientation du
capteur est vers le Nord et le connecter à la station, réglé le gain pour assurer un bon
compromis entre la résolution et la limitation de la saturation des enregistrements. Puis
réaliser l’enregistrement. Au même temps, sur une fiche technique, on note tous les
paramètres d’acquisition : durée d’enregistrement (généralement 15 minutes) ; le gain avec
une saturation limitée à 5% ; La fréquence d’échantillonnage qui est de 200 Hz ; les
conditions météorologiques ; le type de sol (qui est souvent de godron dans notre cas) ainsi
que les coordonnées géographiques du point d’enregistrement.

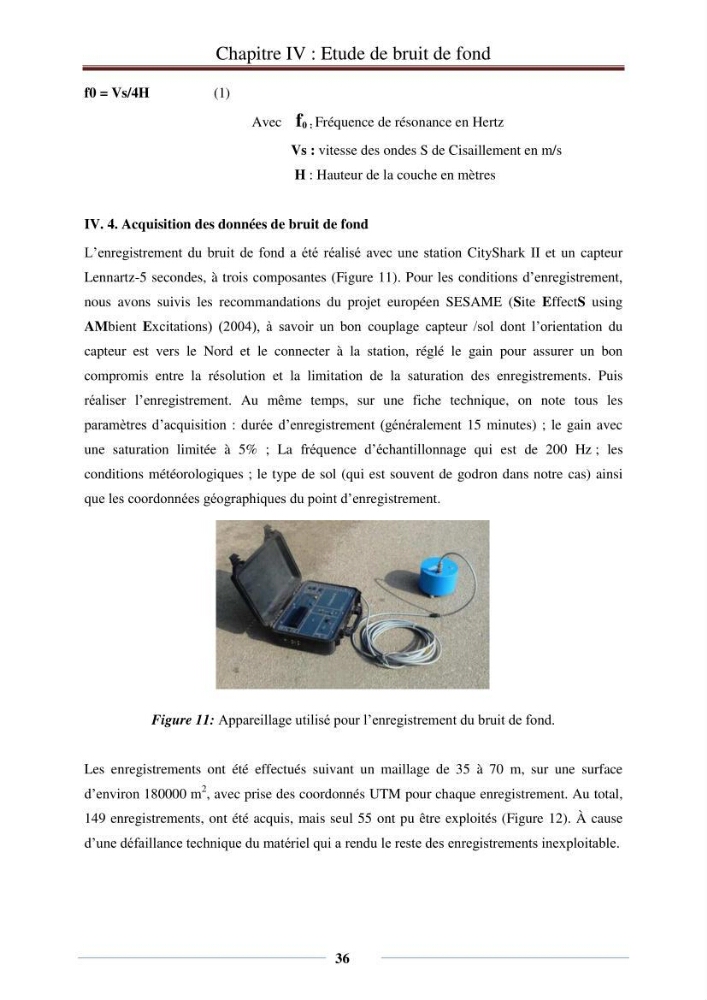

Figure 11: Appareillage utilisé pour l’enregistrement du bruit de fond.
Les enregistrements ont été effectués suivant un maillage de 35 à 70 m, sur une surface
d’environ 180000 m
2 , avec prise des coordonnés UTM pour chaque enregistrement. Au total,
149 enregistrements, ont été acquis, mais seul 55 ont pu être exploités (Figure 12). À cause
d’une défaillance technique du matériel qui a rendu le reste des enregistrements inexploitable.
