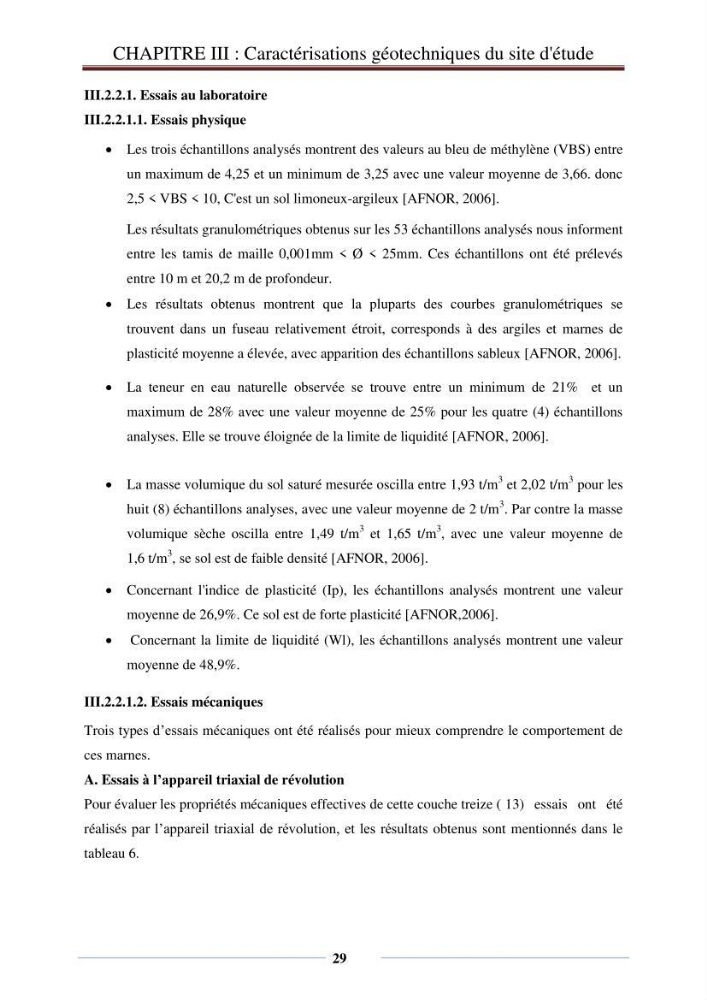

CHAPITRE III : Caractérisations géotechniques du site d'étude
29
III.2.2.1. Essais au laboratoire
III.2.2.1.1. Essais physique
Les trois échantillons analysés montrent des valeurs au bleu de méthylène (VBS) entre
un maximum de 4,25 et un minimum de 3,25 avec une valeur moyenne de 3,66. donc
2,5 < VBS < 10, C'est un sol limoneux-argileux [AFNOR, 2006].
Les résultats granulométriques obtenus sur les 53 échantillons analysés nous informent
entre les tamis de maille 0,001mm < Ø < 25mm. Ces échantillons ont été prélevés
entre 10 m et 20,2 m de profondeur.
Les résultats obtenus montrent que la pluparts des courbes granulométriques se
trouvent dans un fuseau relativement étroit, corresponds à des argiles et marnes de
plasticité moyenne a élevée, avec apparition des échantillons sableux [AFNOR, 2006].
La teneur en eau naturelle observée se trouve entre un minimum de 21% et un
maximum de 28% avec une valeur moyenne de 25% pour les quatre (4) échantillons
analyses. Elle se trouve éloignée de la limite de liquidité [AFNOR, 2006].
La masse volumique du sol saturé mesurée oscilla entre 1,93 t/m
3 et 2,02 t/m
3 pour les
huit (8) échantillons analyses, avec une valeur moyenne de 2 t/m
3 . Par contre la masse
volumique sèche oscilla entre 1,49 t/m
3 et 1,65 t/m
3 , avec une valeur moyenne de
1,6 t/m
3 , se sol est de faible densité [AFNOR, 2006].
Concernant l'indice de plasticité (Ip), les échantillons analysés montrent une valeur
moyenne de 26,9%. Ce sol est de forte plasticité [AFNOR,2006].
Concernant la limite de liquidité (Wl), les échantillons analysés montrent une valeur
moyenne de 48,9%.
III.2.2.1.2. Essais mécaniques
Trois types d’essais mécaniques ont été réalisés pour mieux comprendre le comportement de
ces marnes.
A. Essais à l’appareil triaxial de révolution
Pour évaluer les propriétés mécaniques effectives de cette couche treize ( 13) essais ont été
réalisés par l’appareil triaxial de révolution, et les résultats obtenus sont mentionnés dans le
tableau 6.
