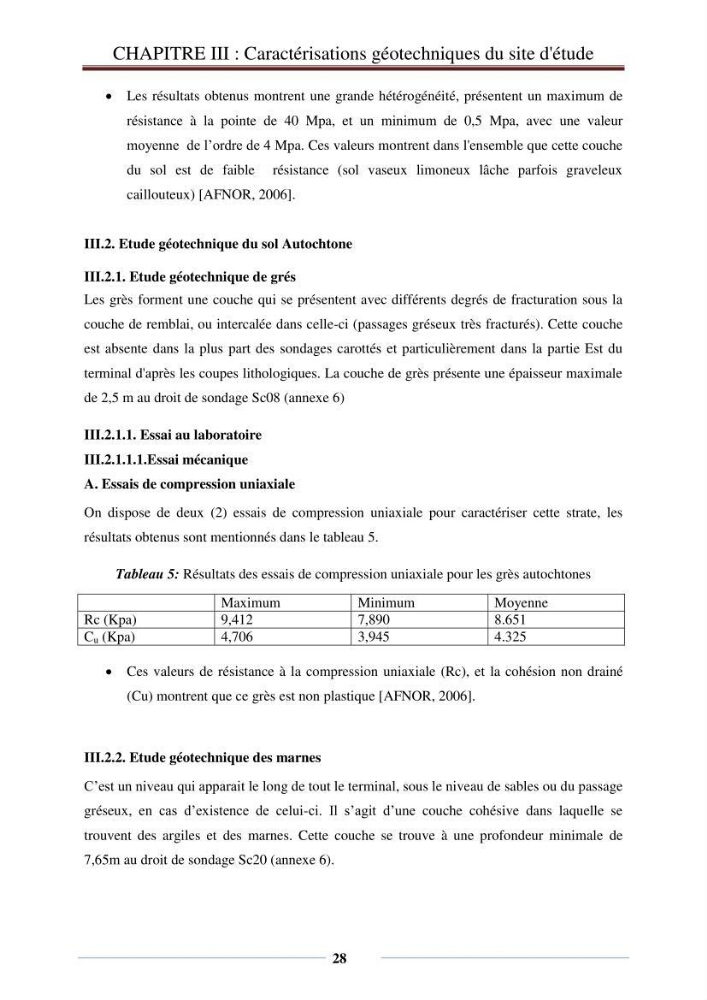

CHAPITRE III : Caractérisations géotechniques du site d'étude
28
Les résultats obtenus montrent une grande hétérogénéité, présentent un maximum de
résistance à la pointe de 40 Mpa, et un minimum de 0,5 Mpa, avec une valeur
moyenne de l’ordre de 4 Mpa. Ces valeurs montrent dans l'ensemble que cette couche
du sol est de faible résistance (sol vaseux limoneux lâche parfois graveleux
caillouteux) [AFNOR, 2006].
III.2. Etude géotechnique du sol Autochtone
III.2.1. Etude géotechnique de grés
Les grès forment une couche qui se présentent avec différents degrés de fracturation sous la
couche de remblai, ou intercalée dans celle-ci (passages gréseux très fracturés). Cette couche
est absente dans la plus part des sondages carottés et particulièrement dans la partie Est du
terminal d'après les coupes lithologiques. La couche de grès présente une épaisseur maximale
de 2,5 m au droit de sondage Sc08 (annexe 6)
III.2.1.1. Essai au laboratoire
III.2.1.1.1.Essai mécanique
A. Essais de compression uniaxiale
On dispose de deux (2) essais de compression uniaxiale pour caractériser cette strate, les
résultats obtenus sont mentionnés dans le tableau 5.
Tableau 5: Résultats des essais de compression uniaxiale pour les grès autochtones
Maximum
Minimum
Moyenne
Rc (Kpa)
9,412
7,890
8.651
C u (Kpa)
4,706
3,945
4.325
Ces valeurs de résistance à la compression uniaxiale (Rc), et la cohésion non drainé
(Cu) montrent que ce grès est non plastique [AFNOR, 2006].
III.2.2. Etude géotechnique des marnes
C’est un niveau qui apparait le long de tout le terminal, sous le niveau de sables ou du passage
gréseux, en cas d’existence de celui-ci. Il s’agit d’une couche cohésive dans laquelle se
trouvent des argiles et des marnes. Cette couche se trouve à une profondeur minimale de
7,65m au droit de sondage Sc20 (annexe 6).
