Chapitre IV :
Résultats et Discussions
46

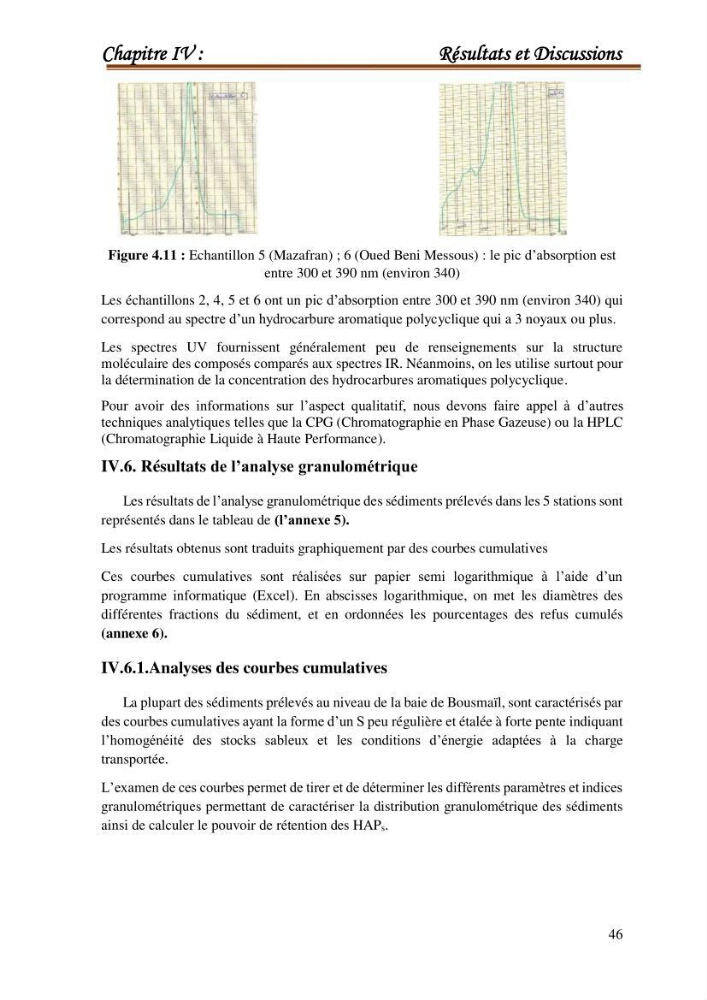

Figure 4.11 : Echantillon 5 (Mazafran) ; 6 (Oued Beni Messous) : le pic d’absorption est
entre 300 et 390 nm (environ 340)
Les échantillons 2, 4, 5 et 6 ont un pic d’absorption entre 300 et 390 nm (environ 340) qui
correspond au spectre d’un hydrocarbure aromatique polycyclique qui a 3 noyaux ou plus.
Les spectres UV fournissent généralement peu de renseignements sur la structure
moléculaire des composés comparés aux spectres IR. Néanmoins, on les utilise surtout pour
la détermination de la concentration des hydrocarbures aromatiques polycyclique.
Pour avoir des informations sur l’aspect qualitatif, nous devons faire appel à d’autres
techniques analytiques telles que la CPG (Chromatographie en Phase Gazeuse) ou la HPLC
(Chromatographie Liquide à Haute Performance).
IV.6. Résultats de l’analyse granulométrique
Les résultats de l’analyse granulométrique des sédiments prélevés dans les 5 stations sont
représentés dans le tableau de (l’annexe 5).
Les résultats obtenus sont traduits graphiquement par des courbes cumulatives
Ces courbes cumulatives sont réalisées sur papier semi logarithmique à l’aide d’un
programme informatique (Excel). En abscisses logarithmique, on met les diamètres des
différentes fractions du sédiment, et en ordonnées les pourcentages des refus cumulés
(annexe 6).
IV.6.1.Analyses des courbes cumulatives
La plupart des sédiments prélevés au niveau de la baie de Bousmaïl, sont caractérisés par
des courbes cumulatives ayant la forme d’un S peu régulière et étalée à forte pente indiquant
l’homogénéité des stocks sableux et les conditions d’énergie adaptées à la charge
transportée.
L’examen de ces courbes permet de tirer et de déterminer les différents paramètres et indices
granulométriques permettant de caractériser la distribution granulométrique des sédiments
ainsi de calculer le pouvoir de rétention des HAPs.
