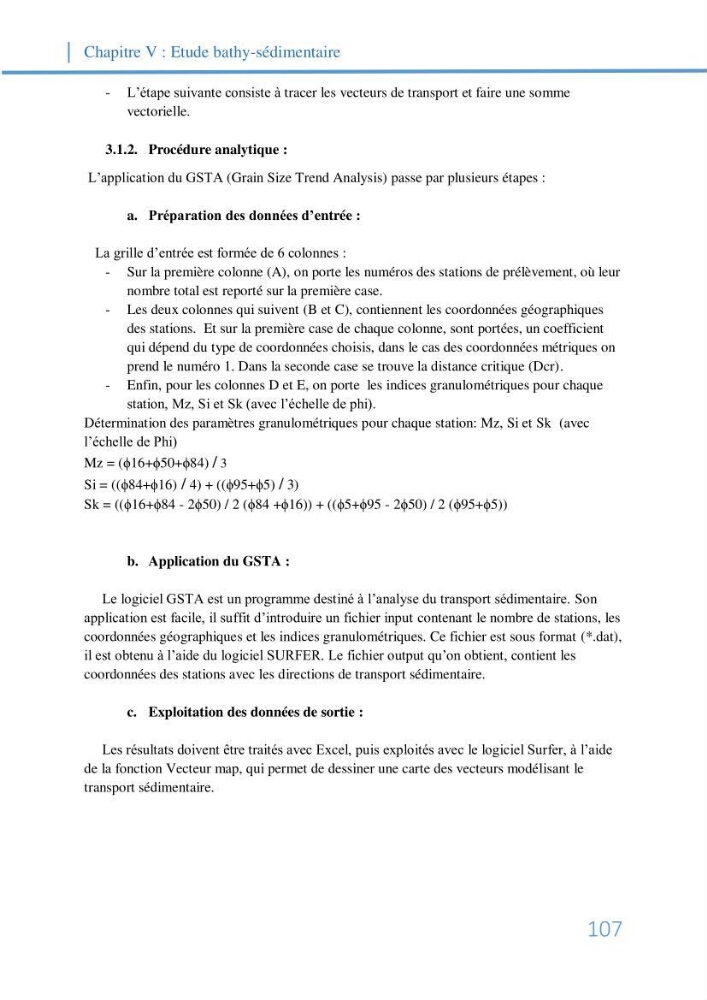

Chapitre V : Etude bathy-sédimentaire
107
- L’étape suivante consiste à tracer les vecteurs de transport et faire une somme
vectorielle.
3.1.2. Procédure analytique :
L’application du GSTA (Grain Size Trend Analysis) passe par plusieurs étapes :
a. Préparation des données d’entrée :
La grille d’entrée est formée de 6 colonnes :
- Sur la première colonne (A), on porte les numéros des stations de prélèvement, où leur
nombre total est reporté sur la première case.
- Les deux colonnes qui suivent (B et C), contiennent les coordonnées géographiques
des stations. Et sur la première case de chaque colonne, sont portées, un coefficient
qui dépend du type de coordonnées choisis, dans le cas des coordonnées métriques on
prend le numéro 1. Dans la seconde case se trouve la distance critique (Dcr).
- Enfin, pour les colonnes D et E, on porte les indices granulométriques pour chaque
station, Mz, Si et Sk (avec l’échelle de phi).
Détermination des paramètres granulométriques pour chaque station: Mz, Si et Sk (avec
l’échelle de Phi)
Mz = (ϕ16+ϕ50+ϕ84) / 3
Si = ((ϕ84+ϕ16) / 4) + ((ϕ95+ϕ5) / 3)
Sk = ((ϕ16+ϕ84 - 2ϕ50) / 2 (ϕ84 +ϕ16)) + ((ϕ5+ϕ95 - 2ϕ50) / 2 (ϕ95+ϕ5))
b. Application du GSTA :
Le logiciel GSTA est un programme destiné à l’analyse du transport sédimentaire. Son
application est facile, il suffit d’introduire un fichier input contenant le nombre de stations, les
coordonnées géographiques et les indices granulométriques. Ce fichier est sous format (*.dat),
il est obtenu à l’aide du logiciel SURFER. Le fichier output qu’on obtient, contient les
coordonnées des stations avec les directions de transport sédimentaire.
c. Exploitation des données de sortie :
Les résultats doivent être traités avec Excel, puis exploités avec le logiciel Surfer, à l’aide
de la fonction Vecteur map, qui permet de dessiner une carte des vecteurs modélisant le
transport sédimentaire.
