Chapitre IV : Matériels et Méthodes
55

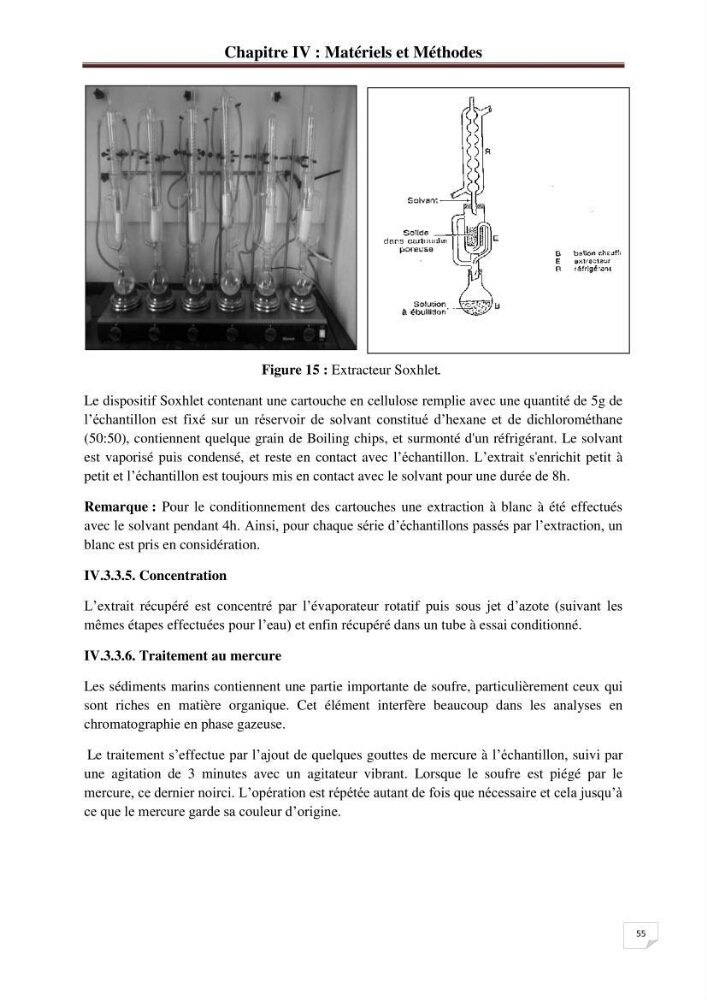

Figure 15 : Extracteur Soxhlet.
Le dispositif Soxhlet contenant une cartouche en cellulose remplie avec une quantité de 5g de
l’échantillon est fixé sur un réservoir de solvant constitué d’hexane et de dichlorométhane
(50:50), contiennent quelque grain de Boiling chips, et surmonté d'un réfrigérant. Le solvant
est vaporisé puis condensé, et reste en contact avec l’échantillon. L’extrait s'enrichit petit à
petit et l’échantillon est toujours mis en contact avec le solvant pour une durée de 8h.
Remarque : Pour le conditionnement des cartouches une extraction à blanc à été effectués
avec le solvant pendant 4h. Ainsi, pour chaque série d’échantillons passés par l’extraction, un
blanc est pris en considération.
IV.3.3.5. Concentration
L’extrait récupéré est concentré par l’évaporateur rotatif puis sous jet d’azote (suivant les
mêmes étapes effectuées pour l’eau) et enfin récupéré dans un tube à essai conditionné.
IV.3.3.6. Traitement au mercure
Les sédiments marins contiennent une partie importante de soufre, particulièrement ceux qui
sont riches en matière organique. Cet élément interfère beaucoup dans les analyses en
chromatographie en phase gazeuse.
Le traitement s’effectue par l’ajout de quelques gouttes de mercure à l’échantillon, suivi par
une agitation de 3 minutes avec un agitateur vibrant. Lorsque le soufre est piégé par le
mercure, ce dernier noirci. L’opération est répétée autant de fois que nécessaire et cela jusqu’à
ce que le mercure garde sa couleur d’origine.
