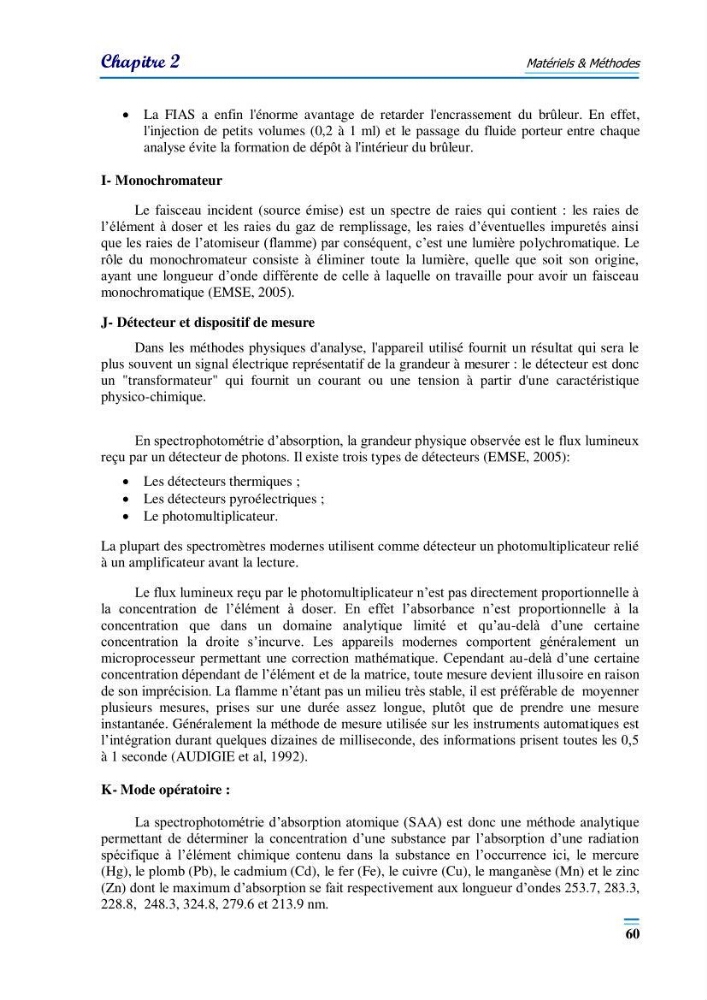

Chapitre 2
Matériels & Méthodes
60
La FIAS a enfin l'énorme avantage de retarder l'encrassement du brûleur. En effet,
l'injection de petits volumes (0,2 à 1 ml) et le passage du fluide porteur entre chaque
analyse évite la formation de dépôt à l'intérieur du brûleur.
I- Monochromateur
Le faisceau incident (source émise) est un spectre de raies qui contient : les raies de
l’élément à doser et les raies du gaz de remplissage, les raies d’éventuelles impuretés ainsi
que les raies de l’atomiseur (flamme) par conséquent, c’est une lumière polychromatique. Le
rôle du monochromateur consiste à éliminer toute la lumière, quelle que soit son origine,
ayant une longueur d’onde différente de celle à laquelle on travaille pour avoir un faisceau
monochromatique (EMSE, 2005).
J- Détecteur et dispositif de mesure
Dans les méthodes physiques d'analyse, l'appareil utilisé fournit un résultat qui sera le
plus souvent un signal électrique représentatif de la grandeur à mesurer : le détecteur est donc
un "transformateur" qui fournit un courant ou une tension à partir d'une caractéristique
physico-chimique.
En spectrophotométrie d’absorption, la grandeur physique observée est le flux lumineux
reçu par un détecteur de photons. Il existe trois types de détecteurs (EMSE, 2005):
Les détecteurs thermiques ;
Les détecteurs pyroélectriques ;
Le photomultiplicateur.
La plupart des spectromètres modernes utilisent comme détecteur un photomultiplicateur relié
à un amplificateur avant la lecture.
Le flux lumineux reçu par le photomultiplicateur n’est pas directement proportionnelle à
la concentration de l’élément à doser. En effet l’absorbance n’est proportionnelle à la
concentration que dans un domaine analytique limité et qu’au-delà d’une certaine
concentration la droite s’incurve. Les appareils modernes comportent généralement un
microprocesseur permettant une correction mathématique. Cependant au-delà d’une certaine
concentration dépendant de l’élément et de la matrice, toute mesure devient illusoire en raison
de son imprécision. La flamme n’étant pas un milieu très stable, il est préférable de moyenner
plusieurs mesures, prises sur une durée assez longue, plutôt que de prendre une mesure
instantanée. Généralement la méthode de mesure utilisée sur les instruments automatiques est
l’intégration durant quelques dizaines de milliseconde, des informations prisent toutes les 0,5
à 1 seconde (AUDIGIE et al, 1992).
K- Mode opératoire :
La spectrophotométrie d’absorption atomique (SAA) est donc une méthode analytique
permettant de déterminer la concentration d’une substance par l’absorption d’une radiation
spécifique à l’élément chimique contenu dans la substance en l’occurrence ici, le mercure
(Hg), le plomb (Pb), le cadmium (Cd), le fer (Fe), le cuivre (Cu), le manganèse (Mn) et le zinc
(Zn) dont le maximum d’absorption se fait respectivement aux longueur d’ondes 253.7, 283.3,
228.8, 248.3, 324.8, 279.6 et 213.9 nm.
