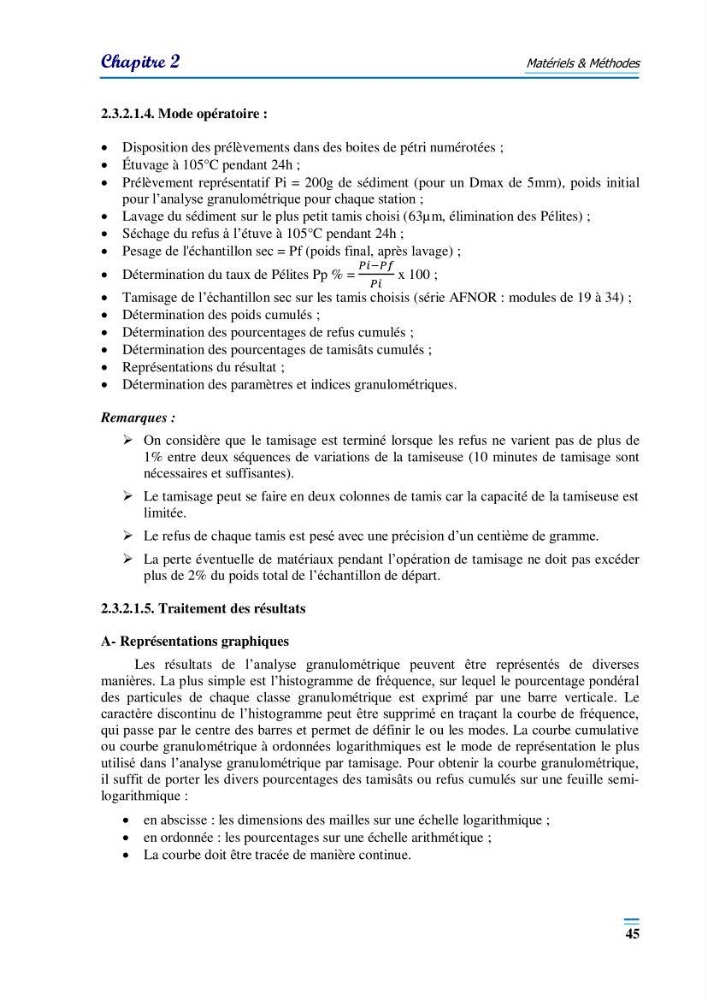

Chapitre 2
Matériels & Méthodes
45
2.3.2.1.4. Mode opératoire :
 Disposition des prélèvements dans des boites de pétri numérotées ;
 Étuvage à 105°C pendant 24h ;
 Prélèvement représentatif Pi = 200g de sédiment (pour un Dmax de 5mm), poids initial
pour l’analyse granulométrique pour chaque station ;
 Lavage du sédiment sur le plus petit tamis choisi (63µm, élimination des Pélites) ;
 Séchage du refus à l’étuve à 105°C pendant 24h ;
 Pesage de l'échantillon sec = Pf (poids final, après lavage) ;
 Détermination du taux de Pélites Pp % =
𝑃𝑖−𝑃𝑓
𝑃𝑖
x 100 ;
 Tamisage de l’échantillon sec sur les tamis choisis (série AFNOR : modules de 19 à 34) ;
 Détermination des poids cumulés ;
 Détermination des pourcentages de refus cumulés ;
 Détermination des pourcentages de tamisâts cumulés ;
 Représentations du résultat ;
 Détermination des paramètres et indices granulométriques.
Remarques :
 On considère que le tamisage est terminé lorsque les refus ne varient pas de plus de
1% entre deux séquences de variations de la tamiseuse (10 minutes de tamisage sont
nécessaires et suffisantes).
 Le tamisage peut se faire en deux colonnes de tamis car la capacité de la tamiseuse est
limitée.
 Le refus de chaque tamis est pesé avec une précision d’un centième de gramme.
 La perte éventuelle de matériaux pendant l’opération de tamisage ne doit pas excéder
plus de 2% du poids total de l’échantillon de départ.
2.3.2.1.5. Traitement des résultats
A- Représentations graphiques
Les résultats de l’analyse granulométrique peuvent être représentés de diverses
manières. La plus simple est l’histogramme de fréquence, sur lequel le pourcentage pondéral
des particules de chaque classe granulométrique est exprimé par une barre verticale. Le
caractère discontinu de l’histogramme peut être supprimé en traçant la courbe de fréquence,
qui passe par le centre des barres et permet de définir le ou les modes. La courbe cumulative
ou courbe granulométrique à ordonnées logarithmiques est le mode de représentation le plus
utilisé dans l’analyse granulométrique par tamisage. Pour obtenir la courbe granulométrique,
il suffit de porter les divers pourcentages des tamisâts ou refus cumulés sur une feuille semilogarithmique :
 en abscisse : les dimensions des mailles sur une échelle logarithmique ;
 en ordonnée : les pourcentages sur une échelle arithmétique ;
 La courbe doit être tracée de manière continue.
