Chapitre 2
Matériels & Méthodes
42

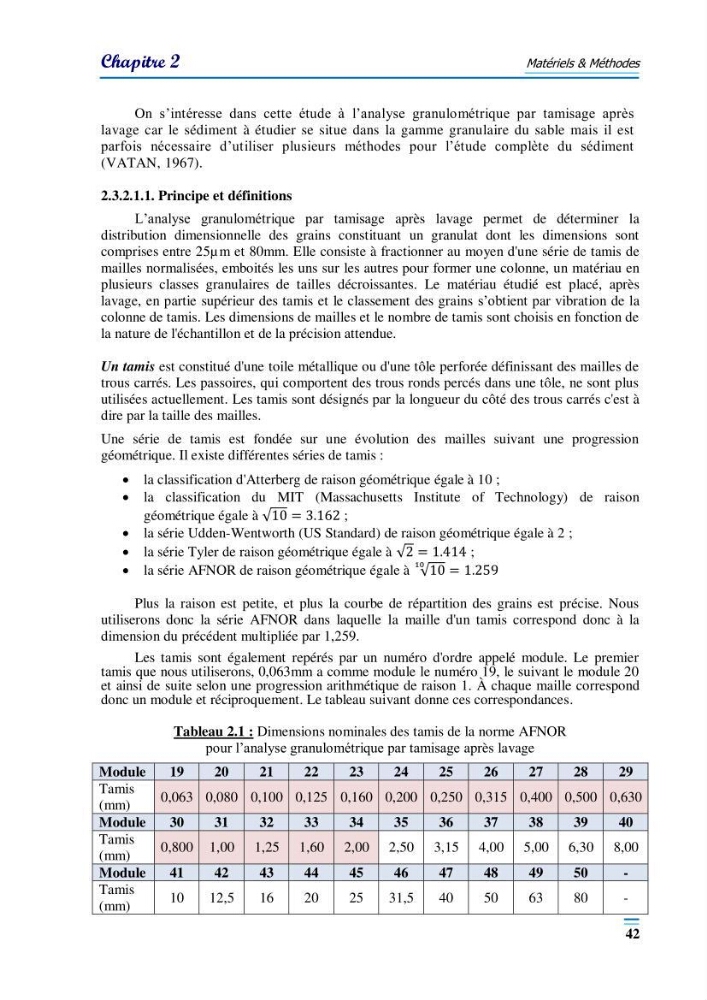

On s’intéresse dans cette étude à l’analyse granulométrique par tamisage après
lavage car le sédiment à étudier se situe dans la gamme granulaire du sable mais il est
parfois nécessaire d’utiliser plusieurs méthodes pour l’étude complète du sédiment
(VATAN, 1967).
2.3.2.1.1. Principe et définitions
L’analyse granulométrique par tamisage après lavage permet de déterminer la
distribution dimensionnelle des grains constituant un granulat dont les dimensions sont
comprises entre 25µm et 80mm. Elle consiste à fractionner au moyen d'une série de tamis de
mailles normalisées, emboités les uns sur les autres pour former une colonne, un matériau en
plusieurs classes granulaires de tailles décroissantes. Le matériau étudié est placé, après
lavage, en partie supérieur des tamis et le classement des grains s’obtient par vibration de la
colonne de tamis. Les dimensions de mailles et le nombre de tamis sont choisis en fonction de
la nature de l'échantillon et de la précision attendue.
Un tamis est constitué d'une toile métallique ou d'une tôle perforée définissant des mailles de
trous carrés. Les passoires, qui comportent des trous ronds percés dans une tôle, ne sont plus
utilisées actuellement. Les tamis sont désignés par la longueur du côté des trous carrés c'est à
dire par la taille des mailles.
Une série de tamis est fondée sur une évolution des mailles suivant une progression
géométrique. Il existe différentes séries de tamis :
la classification d'Atterberg de raison géométrique égale à 10 ;
la classification du MIT (Massachusetts Institute of Technology) de raison
géométrique égale à √10 = 3.162 ;
la série Udden-Wentworth (US Standard) de raison géométrique égale à 2 ;
la série Tyler de raison géométrique égale à √2 = 1.414 ;
la série AFNOR de raison géométrique égale à √10
10
= 1.259
Plus la raison est petite, et plus la courbe de répartition des grains est précise. Nous
utiliserons donc la série AFNOR dans laquelle la maille d'un tamis correspond donc à la
dimension du précédent multipliée par 1,259.
Les tamis sont également repérés par un numéro d'ordre appelé module. Le premier
tamis que nous utiliserons, 0,063mm a comme module le numéro 19, le suivant le module 20
et ainsi de suite selon une progression arithmétique de raison 1. À chaque maille correspond
donc un module et réciproquement. Le tableau suivant donne ces correspondances.
Tableau 2.1 : Dimensions nominales des tamis de la norme AFNOR
pour l’analyse granulométrique par tamisage après lavage
Module
19
20
21
22
23
24
25
26
27
28
29
Tamis
(mm)
0,063 0,080 0,100 0,125 0,160 0,200 0,250 0,315 0,400 0,500 0,630
Module
30
31
32
33
34
35
36
37
38
39
40
Tamis
(mm)
0,800 1,00 1,25 1,60 2,00 2,50 3,15 4,00 5,00 6,30 8,00
Module
41
42
43
44
45
46
47
48
49
50
-
Tamis
(mm)
10
12,5
16
20
25
31,5
40
50
63
80
-
