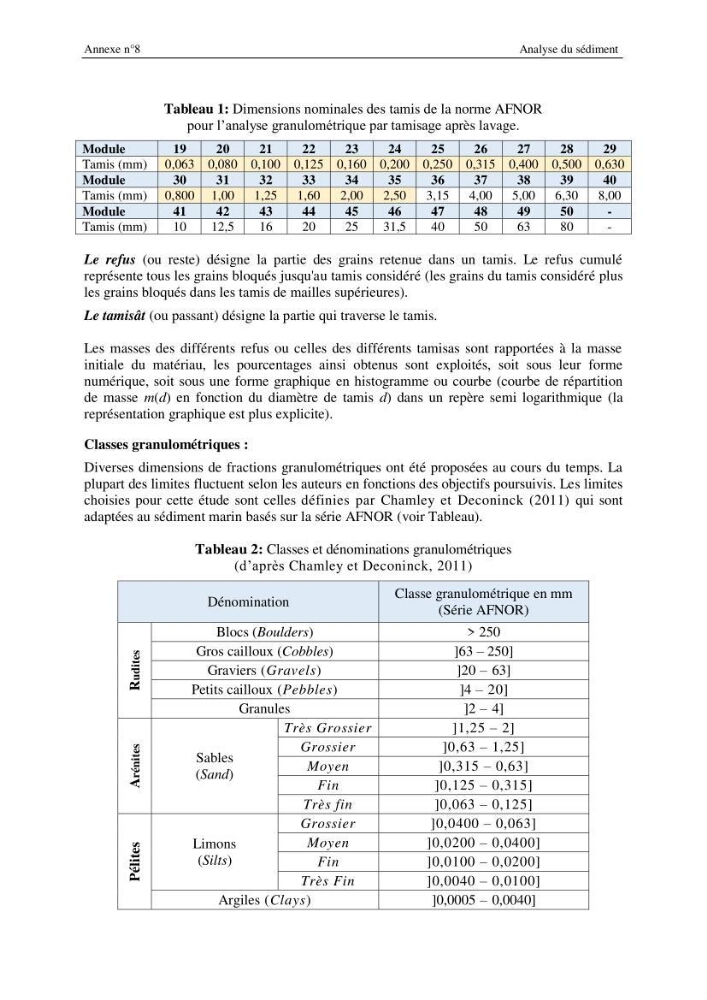

Annexe n°8
Analyse du sédiment
Tableau 1: Dimensions nominales des tamis de la norme AFNOR
pour l’analyse granulométrique par tamisage après lavage.
Module
19
20
21
22
23
24
25
26
27
28
29
Tamis (mm) 0,063 0,080 0,100 0,125 0,160 0,200 0,250 0,315 0,400 0,500 0,630
Module
30
31
32
33
34
35
36
37
38
39
40
Tamis (mm) 0,800 1,00
1,25
1,60
2,00
2,50
3,15
4,00
5,00
6,30
8,00
Module
41
42
43
44
45
46
47
48
49
50
-
Tamis (mm)
10
12,5
16
20
25
31,5
40
50
63
80
-
Le refus (ou reste) désigne la partie des grains retenue dans un tamis. Le refus cumulé
représente tous les grains bloqués jusqu'au tamis considéré (les grains du tamis considéré plus
les grains bloqués dans les tamis de mailles supérieures).
Le tamisât (ou passant) désigne la partie qui traverse le tamis.
Les masses des différents refus ou celles des différents tamisas sont rapportées à la masse
initiale du matériau, les pourcentages ainsi obtenus sont exploités, soit sous leur forme
numérique, soit sous une forme graphique en histogramme ou courbe (courbe de répartition
de masse m(d) en fonction du diamètre de tamis d) dans un repère semi logarithmique (la
représentation graphique est plus explicite).
Classes granulométriques :
Diverses dimensions de fractions granulométriques ont été proposées au cours du temps. La
plupart des limites fluctuent selon les auteurs en fonctions des objectifs poursuivis. Les limites
choisies pour cette étude sont celles définies par Chamley et Deconinck (2011) qui sont
adaptées au sédiment marin basés sur la série AFNOR (voir Tableau).
Tableau 2: Classes et dénominations granulométriques
(d’après Chamley et Deconinck, 2011)
Dénomination
Classe granulométrique en mm
(Série AFNOR)
Rudites
Blocs (Boulders)
> 250
Gros cailloux (Cobbles)
]63 – 250]
Graviers (Gravels)
]20 – 63]
Petits cailloux (Pebbles)
]4 – 20]
Granules
]2 – 4]
Arénites
Sables
(Sand)
Très Grossier
]1,25 – 2]
Grossier
]0,63 – 1,25]
Moyen
]0,315 – 0,63]
Fin
]0,125 – 0,315]
Très fin
]0,063 – 0,125]
Pélites
Limons
(Silts)
Grossier
]0,0400 – 0,063]
Moyen
]0,0200 – 0,0400]
Fin
]0,0100 – 0,0200]
Très Fin
]0,0040 – 0,0100]
Argiles (Clays)
]0,0005 – 0,0040]
Analyse du sédiment
Tableau 1: Dimensions nominales des tamis de la norme AFNOR
pour l’analyse granulométrique par tamisage après lavage.
Module
19
20
21
22
23
24
25
26
27
28
29
Tamis (mm) 0,063 0,080 0,100 0,125 0,160 0,200 0,250 0,315 0,400 0,500 0,630
Module
30
31
32
33
34
35
36
37
38
39
40
Tamis (mm) 0,800 1,00
1,25
1,60
2,00
2,50
3,15
4,00
5,00
6,30
8,00
Module
41
42
43
44
45
46
47
48
49
50
-
Tamis (mm)
10
12,5
16
20
25
31,5
40
50
63
80
-
Le refus (ou reste) désigne la partie des grains retenue dans un tamis. Le refus cumulé
représente tous les grains bloqués jusqu'au tamis considéré (les grains du tamis considéré plus
les grains bloqués dans les tamis de mailles supérieures).
Le tamisât (ou passant) désigne la partie qui traverse le tamis.
Les masses des différents refus ou celles des différents tamisas sont rapportées à la masse
initiale du matériau, les pourcentages ainsi obtenus sont exploités, soit sous leur forme
numérique, soit sous une forme graphique en histogramme ou courbe (courbe de répartition
de masse m(d) en fonction du diamètre de tamis d) dans un repère semi logarithmique (la
représentation graphique est plus explicite).
Classes granulométriques :
Diverses dimensions de fractions granulométriques ont été proposées au cours du temps. La
plupart des limites fluctuent selon les auteurs en fonctions des objectifs poursuivis. Les limites
choisies pour cette étude sont celles définies par Chamley et Deconinck (2011) qui sont
adaptées au sédiment marin basés sur la série AFNOR (voir Tableau).
Tableau 2: Classes et dénominations granulométriques
(d’après Chamley et Deconinck, 2011)
Dénomination
Classe granulométrique en mm
(Série AFNOR)
Rudites
Blocs (Boulders)
> 250
Gros cailloux (Cobbles)
]63 – 250]
Graviers (Gravels)
]20 – 63]
Petits cailloux (Pebbles)
]4 – 20]
Granules
]2 – 4]
Arénites
Sables
(Sand)
Très Grossier
]1,25 – 2]
Grossier
]0,63 – 1,25]
Moyen
]0,315 – 0,63]
Fin
]0,125 – 0,315]
Très fin
]0,063 – 0,125]
Pélites
Limons
(Silts)
Grossier
]0,0400 – 0,063]
Moyen
]0,0200 – 0,0400]
Fin
]0,0100 – 0,0200]
Très Fin
]0,0040 – 0,0100]
Argiles (Clays)
]0,0005 – 0,0040]
