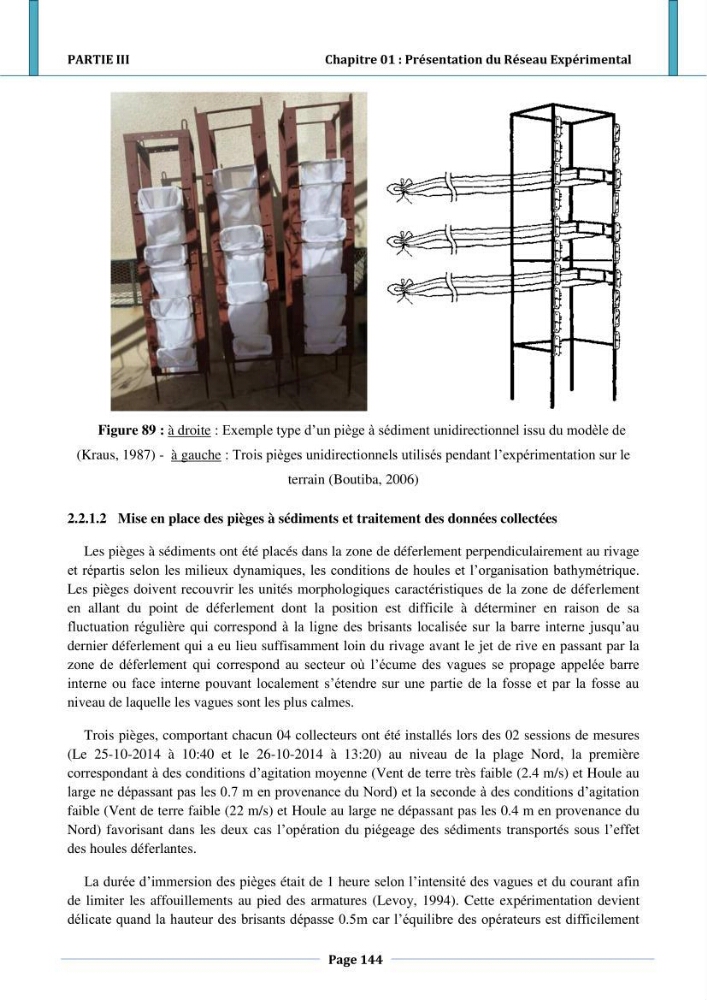

Figure 89 : à droite : Exemple type d’un piège à sédiment unidirectionnel issu du modèle de
(Kraus, 1987) - à gauche : Trois pièges unidirectionnels utilisés pendant l’expérimentation sur le
terrain (Boutiba, 2006)
2.2.1.2 Mise en place des pièges à sédiments et traitement des données collectées
Les pièges à sédiments ont été placés dans la zone de déferlement perpendiculairement au rivage
et répartis selon les milieux dynamiques, les conditions de houles et l’organisation bathymétrique.
Les pièges doivent recouvrir les unités morphologiques caractéristiques de la zone de déferlement
en allant du point de déferlement dont la position est difficile à déterminer en raison de sa
fluctuation régulière qui correspond à la ligne des brisants localisée sur la barre interne jusqu’au
dernier déferlement qui a eu lieu suffisamment loin du rivage avant le jet de rive en passant par la
zone de déferlement qui correspond au secteur où l’écume des vagues se propage appelée barre
interne ou face interne pouvant localement s’étendre sur une partie de la fosse et par la fosse au
niveau de laquelle les vagues sont les plus calmes.
Trois pièges, comportant chacun 04 collecteurs ont été installés lors des 02 sessions de mesures
(Le 25-10-2014 à 10:40 et le 26-10-2014 à 13:20) au niveau de la plage Nord, la première
correspondant à des conditions d’agitation moyenne (Vent de terre très faible (2.4 m/s) et Houle au
large ne dépassant pas les 0.7 m en provenance du Nord) et la seconde à des conditions d’agitation
faible (Vent de terre faible (22 m/s) et Houle au large ne dépassant pas les 0.4 m en provenance du
Nord) favorisant dans les deux cas l’opération du piégeage des sédiments transportés sous l’effet
des houles déferlantes.
La durée d’immersion des pièges était de 1 heure selon l’intensité des vagues et du courant afin
de limiter les affouillements au pied des armatures (Levoy, 1994). Cette expérimentation devient
délicate quand la hauteur des brisants dépasse 0.5m car l’équilibre des opérateurs est difficilement
