Chapitre 4 :
Préparation des données et mode de représentation des résultats
45
Le frottement de vent et de fond n'exigent pas une grille s'ils sont uniformes au-dessus du
centre d'intérêt.
4.2.2- La préparation de la grille bathymétrique :
Pour L’interpolation des données et la création d’une grille régulière on a utilisé le logiciel
Surfer, selon la procédure suivante. Voire (figure 16) :
1- On utilise la commande ‘’grid data’’.
2- On sélectionne notre fichier des données (.xls), qui doit se trouver dans notre
répertoire de travail crée au paravent et qui contient tous les fichiers de SWAN.
3- Une fenêtre va apparaitre et nous demande de sélectionner les colonnes
correspondantes à X, Y et Z, et nous demande aussi de choisir les dimensions de la
maille (spacing) et le nombre de maille suivant l’axe des X et l’axe des Y.
4- on change le type du fichier de sortie en format (.dat) pour pouvoir copier les
résultats librement.
5- Après avoir fixé les paramètres de la grille et défini le dosser de sortie, on clique sur
ok
6- Une grille en format (.dat) sera créé.

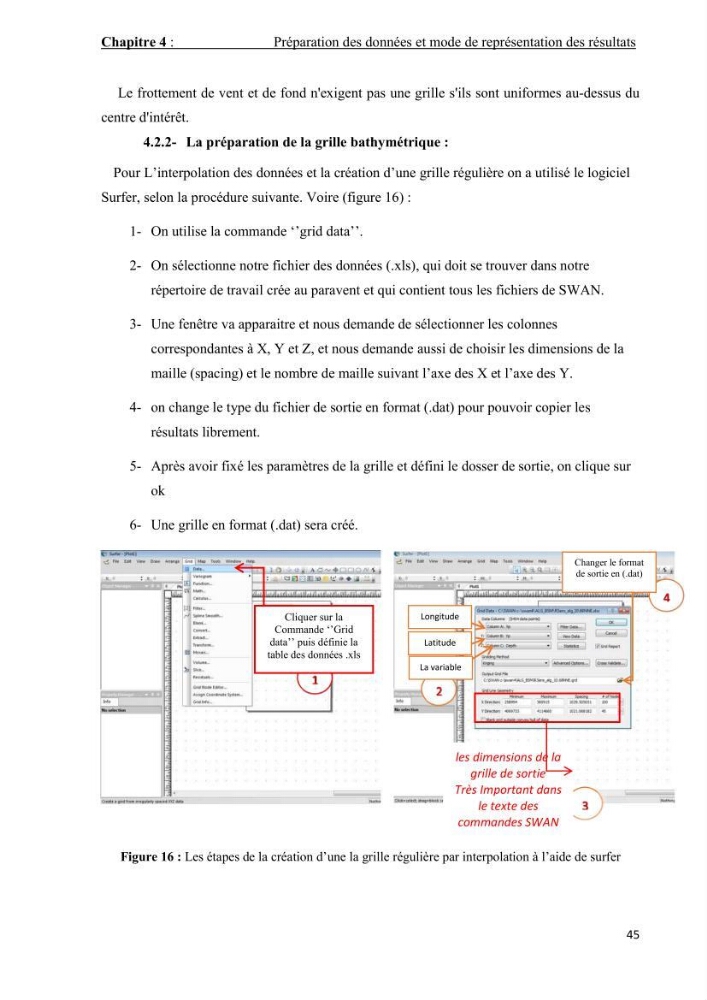

Figure 16 : Les étapes de la création d’une la grille régulière par interpolation à l’aide de surfer
3
4
2
1
Changer le format
de sortie en (.dat)
les dimensions de la
grille de sortie
Très Important dans
le texte des
commandes SWAN
La variable
Latitude
Longitude
Cliquer sur la
Commande ‘’Grid
data’’ puis définie la
table des données .xls
