Chapitre 4 :
Préparation des données et mode de représentation des résultats
43
Au niveau de la carte bathymétrique des données GEBCO, on remarque la présence de
plusieurs anomalies au niveau de la baie de Jije, où on trouve une série de fosses de 100m de
profondeur, le long de la cote est Jijelienne. Par contre la carte bathymétrique issue des données
d'OpenCPN, ne présente aucune anomalie.
Les données d’Opencpn ont été collectées à partir des Sondages, effectués à partir des
navires connectés à une base données lors de la navigation. Les cartes d’OpenCpn sont les
mêmes cartes utilisées par le logiciel professionnel de navigation Maxsea zéro.
Les données de GEBCO sont des grilles bathymétrique mondiaux avec un espacement de 30
secondes d'arc, généré en combinant mesures de profondeur du navire qualité a été contrôlée
avec une interpolation entre des points de sondage guidées par les données gravimétriques
obtenues par satellite.
Afin de comparés les résultats de la modélisation numérique, en utilisant ces deux sources
bathymétriques, on a réalisé un test de modélisation selon les conditions annuelles moyennes
du vent
A partir de ces cartes on remarque que :
- Les résultats obtenus sont totalement différents.

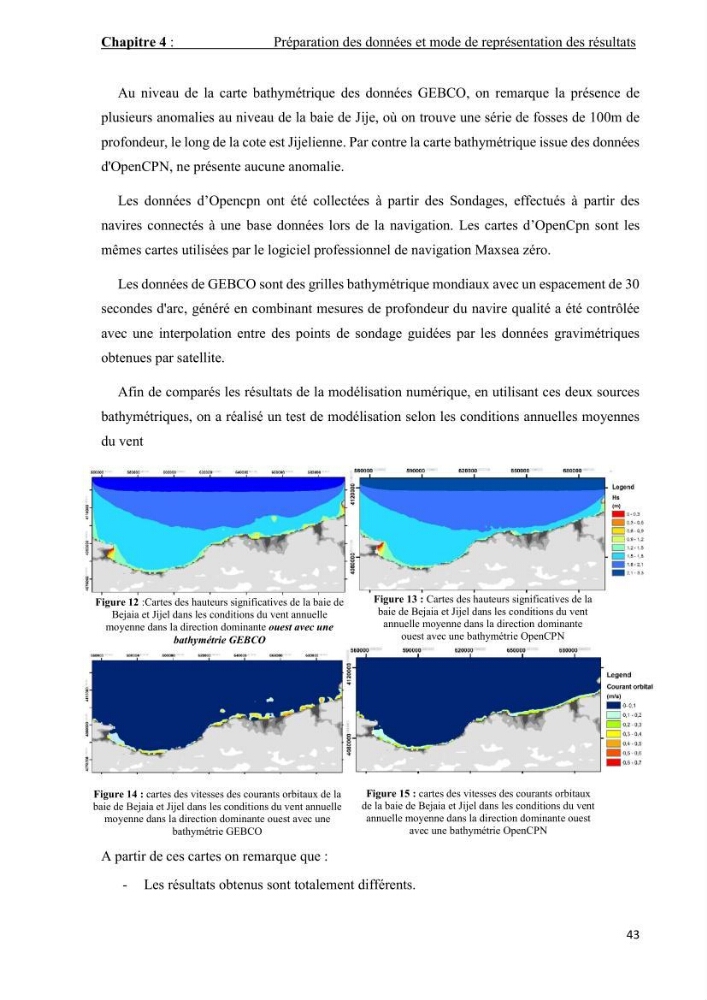

Figure 12 :Cartes des hauteurs significatives de la baie de
Bejaia et Jijel dans les conditions du vent annuelle
moyenne dans la direction dominante ouest avec une
bathymétrie GEBCO
Figure 13 : Cartes des hauteurs significatives de la
baie de Bejaia et Jijel dans les conditions du vent
annuelle moyenne dans la direction dominante
ouest avec une bathymétrie OpenCPN
c
Figure 15 : cartes des vitesses des courants orbitaux
de la baie de Bejaia et Jijel dans les conditions du vent
annuelle moyenne dans la direction dominante ouest
avec une bathymétrie OpenCPN
Figure 14 : cartes des vitesses des courants orbitaux de la
baie de Bejaia et Jijel dans les conditions du vent annuelle
moyenne dans la direction dominante ouest avec une
bathymétrie GEBCO
