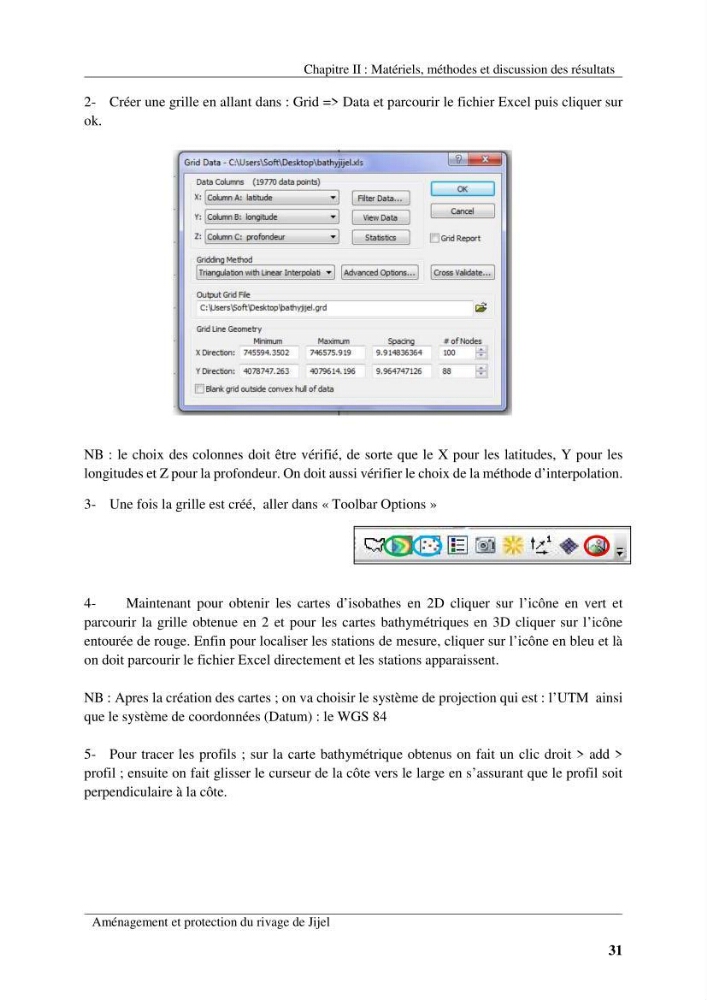

2- Créer une grille en allant dans : Grid => Data et parcourir le fichier Excel puis cliquer sur
ok.
NB : le choix des colonnes doit être vérifié, de sorte que le X pour les latitudes, Y pour les
longitudes et Z pour la profondeur. On doit aussi vérifier le choix de la méthode d’interpolation.
3- Une fois la grille est créé, aller dans « Toolbar Options »
4Maintenant pour obtenir les cartes d’isobathes en 2D cliquer sur l’icône en vert et
parcourir la grille obtenue en 2 et pour les cartes bathymétriques en 3D cliquer sur l’icône
entourée de rouge. Enfin pour localiser les stations de mesure, cliquer sur l’icône en bleu et là
on doit parcourir le fichier Excel directement et les stations apparaissent.
NB : Apres la création des cartes ; on va choisir le système de projection qui est : l’UTM ainsi
que le système de coordonnées (Datum) : le WGS 84
5- Pour tracer les profils ; sur la carte bathymétrique obtenus on fait un clic droit > add >
profil ; ensuite on fait glisser le curseur de la côte vers le large en s’assurant que le profil soit
perpendiculaire à la côte.
