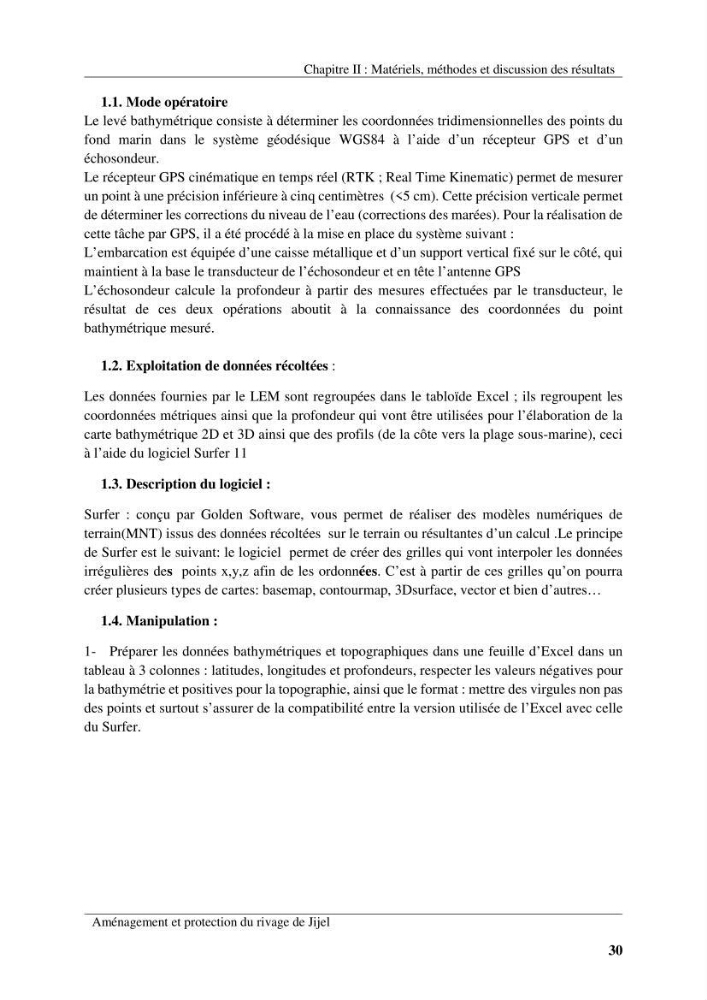

Chapitre II : Matériels, méthodes et discussion des résultats
Aménagement et protection du rivage de Jijel
30
1.1. Mode opératoire
Le levé bathymétrique consiste à déterminer les coordonnées tridimensionnelles des points du
fond marin dans le système géodésique WGS84 à l’aide d’un récepteur GPS et d’un
échosondeur.
Le récepteur GPS cinématique en temps réel (RTK ; Real Time Kinematic) permet de mesurer
un point à une précision inférieure à cinq centimètres (<5 cm). Cette précision verticale permet
de déterminer les corrections du niveau de l’eau (corrections des marées). Pour la réalisation de
cette tâche par GPS, il a été procédé à la mise en place du système suivant :
L’embarcation est équipée d’une caisse métallique et d’un support vertical fixé sur le côté, qui
maintient à la base le transducteur de l’échosondeur et en tête l’antenne GPS
L’échosondeur calcule la profondeur à partir des mesures effectuées par le transducteur, le
résultat de ces deux opérations aboutit à la connaissance des coordonnées du point
bathymétrique mesuré.
1.2. Exploitation de données récoltées :
Les données fournies par le LEM sont regroupées dans le tabloïde Excel ; ils regroupent les
coordonnées métriques ainsi que la profondeur qui vont être utilisées pour l’élaboration de la
carte bathymétrique 2D et 3D ainsi que des profils (de la côte vers la plage sous-marine), ceci
à l’aide du logiciel Surfer 11
1.3. Description du logiciel :
Surfer : conçu par Golden Software, vous permet de réaliser des modèles numériques de
terrain(MNT) issus des données récoltées sur le terrain ou résultantes d’un calcul .Le principe
de Surfer est le suivant: le logiciel permet de créer des grilles qui vont interpoler les données
irrégulières des points x,y,z afin de les ordonnées. C’est à partir de ces grilles qu’on pourra
créer plusieurs types de cartes: basemap, contourmap, 3Dsurface, vector et bien d’autres…
1.4. Manipulation :
1- Préparer les données bathymétriques et topographiques dans une feuille d’Excel dans un
tableau à 3 colonnes : latitudes, longitudes et profondeurs, respecter les valeurs négatives pour
la bathymétrie et positives pour la topographie, ainsi que le format : mettre des virgules non pas
des points et surtout s’assurer de la compatibilité entre la version utilisée de l’Excel avec celle
du Surfer.
