Chapitre 3 : Matériels et Méthodes
50
2.2.2.3 Le dispositif d’acquisition et d’analyse
L’ensemble de détection permet de mesurer un signal issu de l’interaction des rayonnements
ionisants avec le cristal de germanium, une chaîne de spectrométrie gamma a été utilisée
pour l’analyse des radioéléments dans les échantillons de la carotte prélevée au niveau de la
baie d’Alger. La chaîne d’acquisition est composée d’un détecteur dont la partie sensible est
le cristal de germanium Hyperpur , placée au centre d’une enceinte blindée, le détecteur est
relié à un réservoir d’azote liquide qui assure le refroidissement du détecteur.
L’électronique de détection (Fig.18) est composé par :
Un rack contenant l’amplificateur, le moniteur d’azote et l’alimentation de tension.
Une carte d’interface contenant un convertisseur analogique digital (CAD) et un
analyseur multicanaux (AMC).
Un micro-ordinateur muni d’un logiciel Génie 2000, où sont enregistrés les spectres
des échantillons.

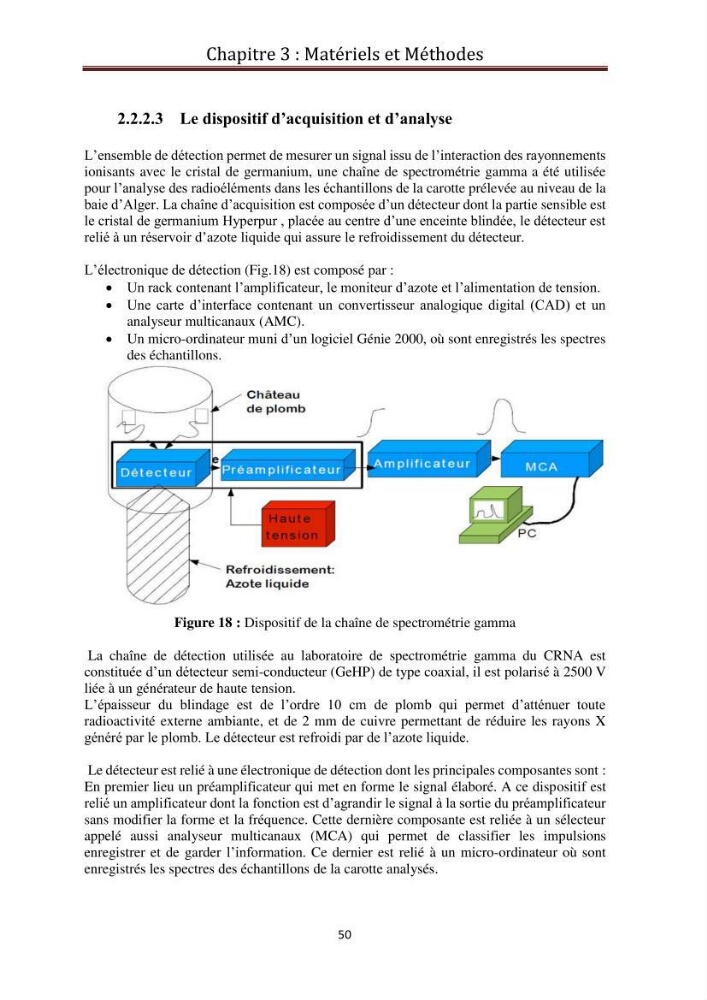

Figure 18 : Dispositif de la chaîne de spectrométrie gamma
La chaîne de détection utilisée au laboratoire de spectrométrie gamma du CRNA est
constituée d’un détecteur semi-conducteur (GeHP) de type coaxial, il est polarisé à 2500 V
liée à un générateur de haute tension.
L’épaisseur du blindage est de l’ordre 10 cm de plomb qui permet d’atténuer toute
radioactivité externe ambiante, et de 2 mm de cuivre permettant de réduire les rayons X
généré par le plomb. Le détecteur est refroidi par de l’azote liquide.
Le détecteur est relié à une électronique de détection dont les principales composantes sont :
En premier lieu un préamplificateur qui met en forme le signal élaboré. A ce dispositif est
relié un amplificateur dont la fonction est d’agrandir le signal à la sortie du préamplificateur
sans modifier la forme et la fréquence. Cette dernière composante est reliée à un sélecteur
appelé aussi analyseur multicanaux (MCA) qui permet de classifier les impulsions
enregistrer et de garder l’information. Ce dernier est relié à un micro-ordinateur où sont
enregistrés les spectres des échantillons de la carotte analysés.
