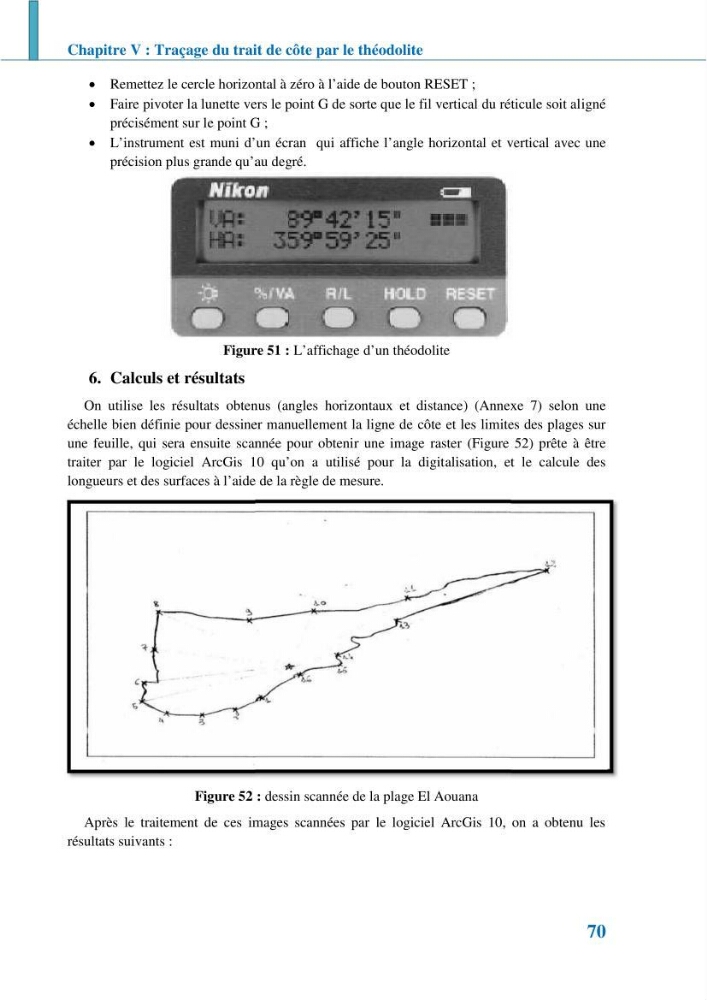

Chapitre V : Traçage du trait de côte par le théodolite
70
Remettez le cercle horizontal à zéro à l’aide de bouton RESET ;
Faire pivoter la lunette vers le point G de sorte que le fil vertical du réticule soit aligné
précisément sur le point G ;
L’instrument est muni d’un écran qui affiche l’angle horizontal et vertical avec une
précision plus grande qu’au degré.
Figure 51 : L’affichage d’un théodolite
6. Calculs et résultats
On utilise les résultats obtenus (angles horizontaux et distance) (Annexe 7) selon une
échelle bien définie pour dessiner manuellement la ligne de côte et les limites des plages sur
une feuille, qui sera ensuite scannée pour obtenir une image raster (Figure 52) prête à être
traiter par le logiciel ArcGis 10 qu’on a utilisé pour la digitalisation, et le calcule des
longueurs et des surfaces à l’aide de la règle de mesure.
Figure 52 : dessin scannée de la plage El Aouana
Après le traitement de ces images scannées par le logiciel ArcGis 10, on a obtenu les
résultats suivants :
