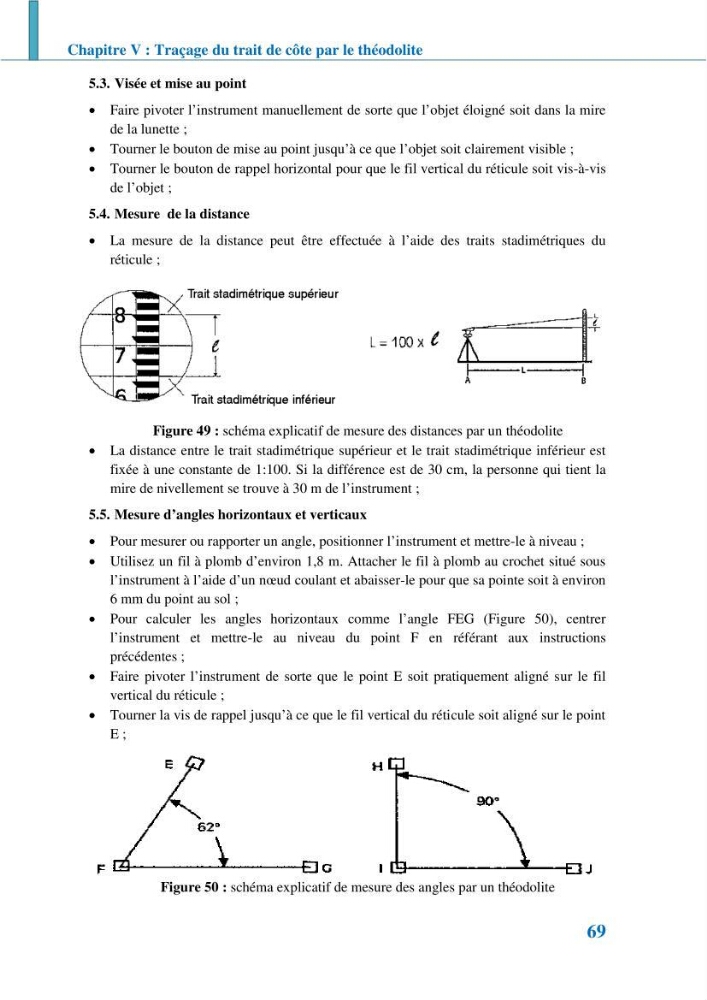

Chapitre V : Traçage du trait de côte par le théodolite
69
5.3. Visée et mise au point
 Faire pivoter l’instrument manuellement de sorte que l’objet éloigné soit dans la mire
de la lunette ;
 Tourner le bouton de mise au point jusqu’à ce que l’objet soit clairement visible ;
 Tourner le bouton de rappel horizontal pour que le fil vertical du réticule soit vis-à-vis
de l’objet ;
5.4. Mesure de la distance
 La mesure de la distance peut être effectuée à l’aide des traits stadimétriques du
réticule ;
Figure 49 : schéma explicatif de mesure des distances par un théodolite
 La distance entre le trait stadimétrique supérieur et le trait stadimétrique inférieur est
fixée à une constante de 1:100. Si la différence est de 30 cm, la personne qui tient la
mire de nivellement se trouve à 30 m de l’instrument ;
5.5. Mesure d’angles horizontaux et verticaux
 Pour mesurer ou rapporter un angle, positionner l’instrument et mettre-le à niveau ;
 Utilisez un fil à plomb d’environ 1,8 m. Attacher le fil à plomb au crochet situé sous
l’instrument à l’aide d’un nœud coulant et abaisser-le pour que sa pointe soit à environ
6 mm du point au sol ;
 Pour calculer les angles horizontaux comme l’angle FEG (Figure 50), centrer
l’instrument et mettre-le au niveau du point F en référant aux instructions
précédentes ;
 Faire pivoter l’instrument de sorte que le point E soit pratiquement aligné sur le fil
vertical du réticule ;
 Tourner la vis de rappel jusqu’à ce que le fil vertical du réticule soit aligné sur le point
E ;
Figure 50 : schéma explicatif de mesure des angles par un théodolite
