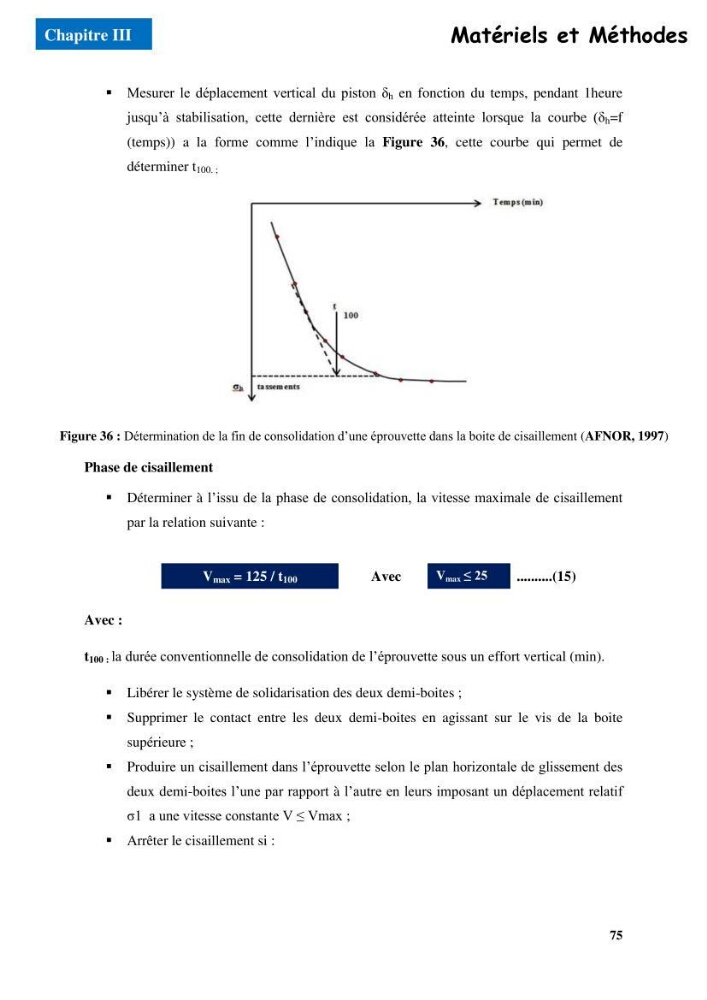

Matériels et Méthodes
Chapitre III
 Mesurer le déplacement vertical du piston δ h en fonction du temps, pendant 1heure
jusqu’à stabilisation, cette dernière est considérée atteinte lorsque la courbe (δ h =f
(temps)) a la forme comme l’indique la Figure 36, cette courbe qui permet de
déterminer t 100. ;
Phase de cisaillement
 Déterminer à l’issu de la phase de consolidation, la vitesse maximale de cisaillement
par la relation suivante :
Avec :
t 100 : la durée conventionnelle de consolidation de l’éprouvette sous un effort vertical (min).
 Libérer le système de solidarisation des deux demi-boites ;
 Supprimer le contact entre les deux demi-boites en agissant sur le vis de la boite
supérieure ;
 Produire un cisaillement dans l’éprouvette selon le plan horizontale de glissement des
deux demi-boites l’une par rapport à l’autre en leurs imposant un déplacement relatif
σ1 a une vitesse constante V ≤ Vmax ;
 Arrêter le cisaillement si :
V max = 125 / t 100
Avec
V max ≤ 25
Figure 36 : Détermination de la fin de consolidation d’une éprouvette dans la boite de cisaillement (AFNOR, 1997)
..........(15)
