Matériels et Méthodes
Chapitre III
d.2 Phase de saturation et consolidation :
 Remplir le châssis avec de l’eau déminéralisé ;

Placer la boite de cisaillement contenant l’éprouvette dans le châssis étanche fixé sur
le bâti (photo 09.c) ;
 Placer le piston munie de sa plaque drainante sur l’éprouvette (photo 09.d);
 Laisser reposer 24h avant l’application de l’effort ;
 Fixer le système de mesure de l’effort de cisaillement horizontal (T) et noter la valeur
d’origine du capteur de l’effort ;
 Régler la position du capteur de mesure du déplacement relatif horizontal entre les
deux demi-boites et noter la valeur originale ;
 Positionner le capteur de mesure du déplacement vertical du piston par rapport à un
repère fixe et noter la valeur d’origine ;
 Appliquer sur la face supérieure de l’éprouvette un effort vertical (N) maintenant
constant durant la durée de l’essai ;

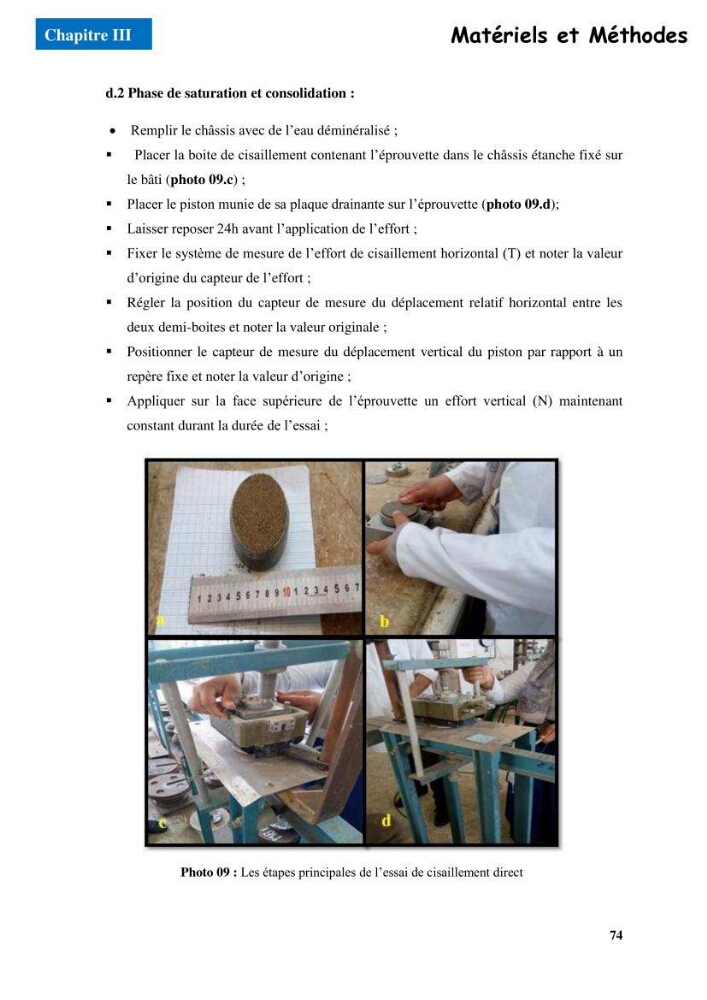

Photo 09 : Les étapes principales de l’essai de cisaillement direct
