Matériels et Méthodes
Chapitre III
o 10±0.5mm.
 Etuve.
 Bacs.
c. Mode opératoire
L’essai de friabilité de sable est réalisé selon la norme AFNOR NF P18 576.
 Tamiser par voie humide le matériau sur le tamis 0.2mm et 2mm ;
 Sécher à l’étuve pendant 24h à une température de 105°C ;
 Homogénéiser et peser l’échantillon pour un essai qui doit être de 500 g (±2g) ;
 Préparation de la charge broyante :
 Prendre 9 billes de 30 mm de diamètre, ajouter 11 billes de 18 mm de diamètre
et compléter par des billes de 10 mm de diamètre jusqu’à l’obtention d’une
masse de 2500g ± 4g (Photo 08.a).
 Introduire la charge dans le cylindre d’essai, puis les 500g de matériaux préparé ;
 Ajouter 2.5 l de l’eau (Photo 08.b) ;
 Mettre le cylindre en rotation à la vitesse de 100 tr/min ±5tr/min pendant 15 minutes
(Photo 08.c) ;
 Après 15 minutes, verser lentement la totalité du contenu du cylindre sur deux tamis
superposés de 08mm et 0.1mm ;
 Laver l’ensemble sous jet jusqu’à eau claire, puis enlever le tamis de 08 mm ;
 Sécher le refus au tamis à l’étuve à 105°C ;
 Tamiser à sec le refus à un tamis de 0.1mm ;
 Peser le refus.

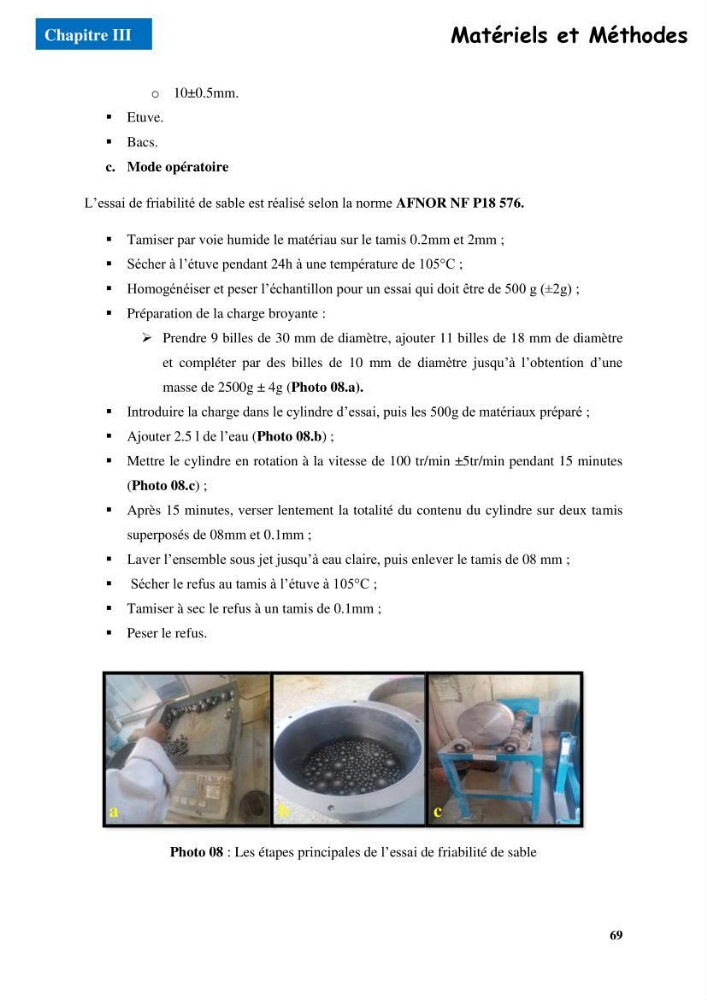

Photo 08 : Les étapes principales de l’essai de friabilité de sable
a
b
c
