68
Matériels et Méthodes
Chapitre III
e. Expressions des résultats
On trace la courbe Proctor [ρ d =f(w)] avec :
 En abscisse : la teneur en eau w ;
 En ordonnée : la masse volumique sèche du matériau ρ d.
Cette courbe a pour but de déterminer les caractéristiques optimales de Proctor
(w OPM , ρ d OPM ).

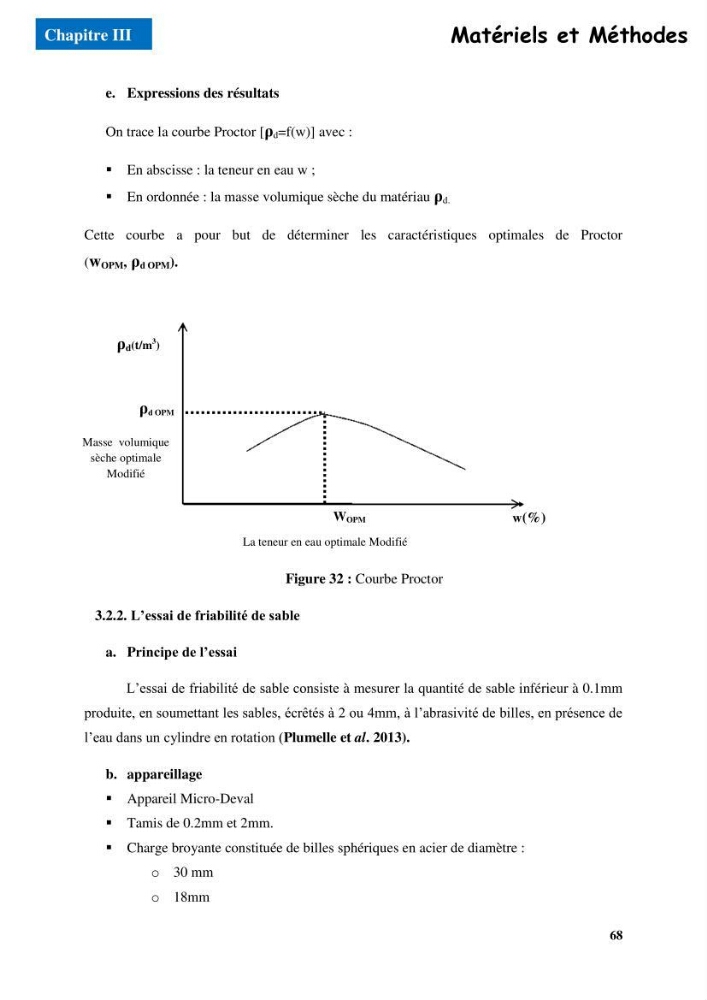

Figure 32 : Courbe Proctor
3.2.2. L’essai de friabilité de sable
a. Principe de l’essai
L’essai de friabilité de sable consiste à mesurer la quantité de sable inférieur à 0.1mm
produite, en soumettant les sables, écrêtés à 2 ou 4mm, à l’abrasivité de billes, en présence de
l’eau dans un cylindre en rotation (Plumelle et al. 2013).
b. appareillage
 Appareil Micro-Deval
 Tamis de 0.2mm et 2mm.
 Charge broyante constituée de billes sphériques en acier de diamètre :
o 30 mm
o 18mm
w(%)
W OPM
ρ d (t/m
3 )
Masse volumique
sèche optimale
Modifié
ρ d OPM
La teneur en eau optimale Modifié
