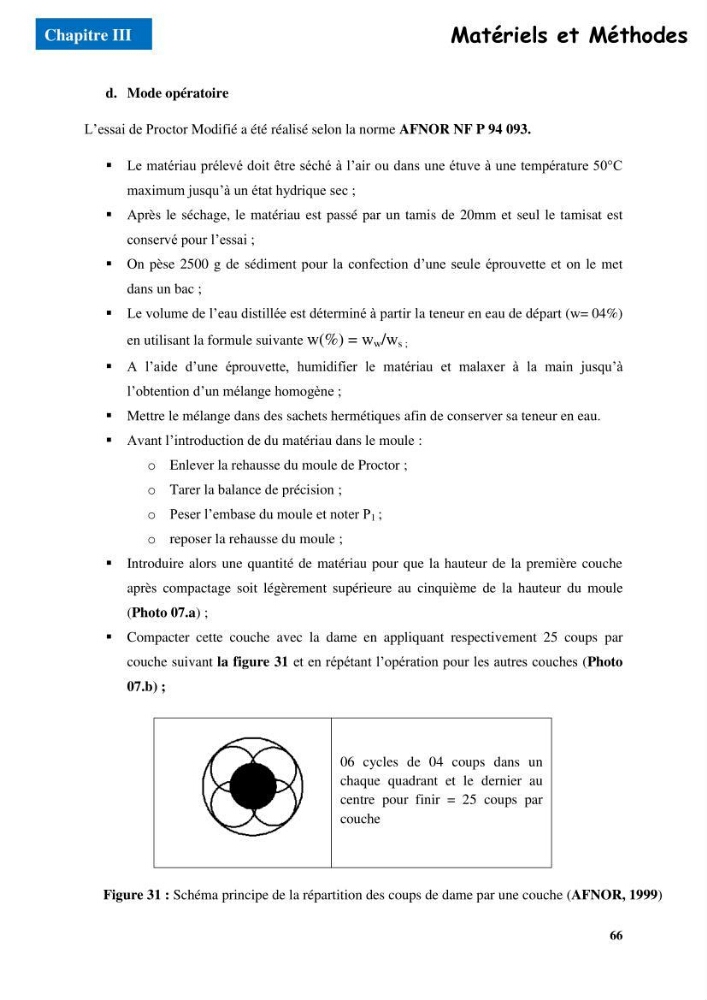

Matériels et Méthodes
Chapitre III
d. Mode opératoire
L’essai de Proctor Modifié a été réalisé selon la norme AFNOR NF P 94 093.
 Le matériau prélevé doit être séché à l’air ou dans une étuve à une température 50°C
maximum jusqu’à un état hydrique sec ;
 Après le séchage, le matériau est passé par un tamis de 20mm et seul le tamisat est
conservé pour l’essai ;
 On pèse 2500 g de sédiment pour la confection d’une seule éprouvette et on le met
dans un bac ;
 Le volume de l’eau distillée est déterminé à partir la teneur en eau de départ (w= 04%)
en utilisant la formule suivante w(%) = w w /w s ;
 A l’aide d’une éprouvette, humidifier le matériau et malaxer à la main jusqu’à
l’obtention d’un mélange homogène ;
 Mettre le mélange dans des sachets hermétiques afin de conserver sa teneur en eau.
 Avant l’introduction de du matériau dans le moule :
o Enlever la rehausse du moule de Proctor ;
o Tarer la balance de précision ;
o Peser l’embase du moule et noter P 1 ;
o reposer la rehausse du moule ;
 Introduire alors une quantité de matériau pour que la hauteur de la première couche
après compactage soit légèrement supérieure au cinquième de la hauteur du moule
(Photo 07.a) ;
 Compacter cette couche avec la dame en appliquant respectivement 25 coups par
couche suivant la figure 31 et en répétant l’opération pour les autres couches (Photo
07.b) ;
06 cycles de 04 coups dans un
chaque quadrant et le dernier au
centre pour finir = 25 coups par
couche
Figure 31 : Schéma principe de la répartition des coups de dame par une couche (AFNOR, 1999)
