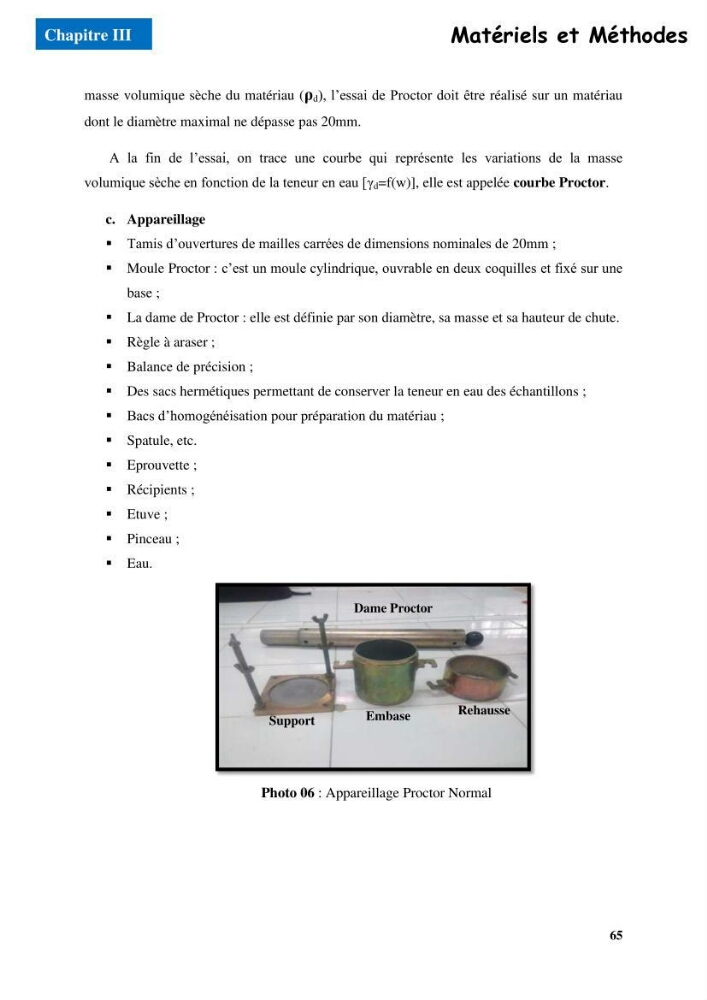

65
Matériels et Méthodes
Chapitre III
masse volumique sèche du matériau (ρ d ), l’essai de Proctor doit être réalisé sur un matériau
dont le diamètre maximal ne dépasse pas 20mm.
A la fin de l’essai, on trace une courbe qui représente les variations de la masse
volumique sèche en fonction de la teneur en eau [γ d =f(w)], elle est appelée courbe Proctor.
c. Appareillage
 Tamis d’ouvertures de mailles carrées de dimensions nominales de 20mm ;
 Moule Proctor : c’est un moule cylindrique, ouvrable en deux coquilles et fixé sur une
base ;
 La dame de Proctor : elle est définie par son diamètre, sa masse et sa hauteur de chute.
 Règle à araser ;
 Balance de précision ;
 Des sacs hermétiques permettant de conserver la teneur en eau des échantillons ;
 Bacs d’homogénéisation pour préparation du matériau ;
 Spatule, etc.
 Eprouvette ;
 Récipients ;
 Etuve ;
 Pinceau ;
 Eau.
Photo 06 : Appareillage Proctor Normal
Embase
Rehausse
Dame Proctor
Support
