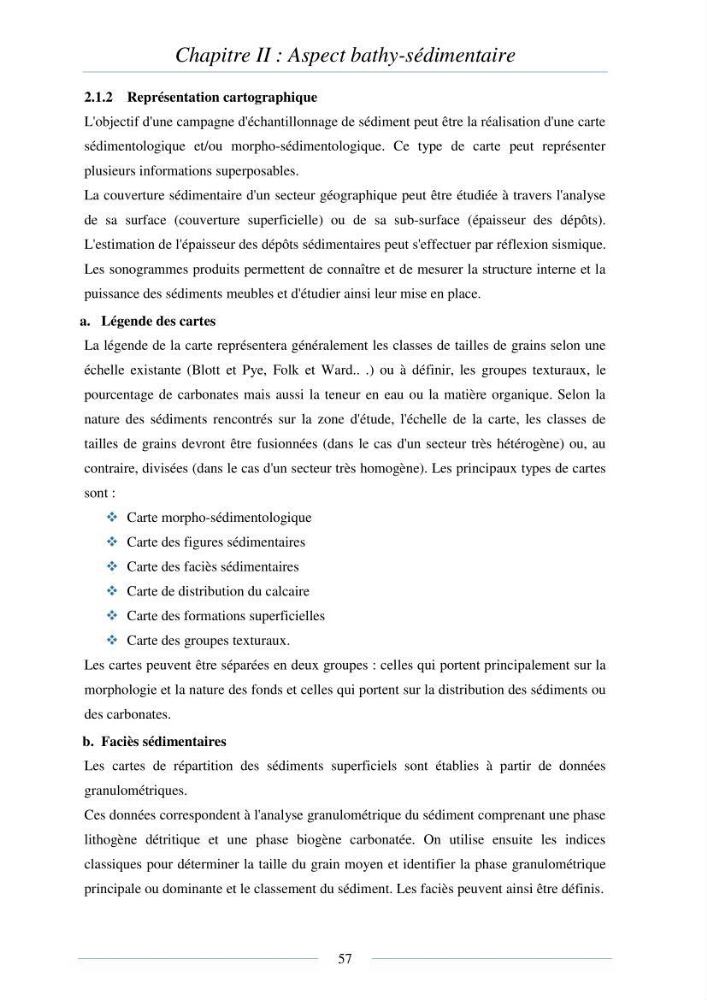

Chapitre II : Aspect bathy-sédimentaire
57
2.1.2 Représentation cartographique
L'objectif d'une campagne d'échantillonnage de sédiment peut être la réalisation d'une carte
sédimentologique et/ou morpho-sédimentologique. Ce type de carte peut représenter
plusieurs informations superposables.
La couverture sédimentaire d'un secteur géographique peut être étudiée à travers l'analyse
de sa surface (couverture superficielle) ou de sa sub-surface (épaisseur des dépôts).
L'estimation de l'épaisseur des dépôts sédimentaires peut s'effectuer par réflexion sismique.
Les sonogrammes produits permettent de connaître et de mesurer la structure interne et la
puissance des sédiments meubles et d'étudier ainsi leur mise en place.
a. Légende des cartes
La légende de la carte représentera généralement les classes de tailles de grains selon une
échelle existante (Blott et Pye, Folk et Ward.. .) ou à définir, les groupes texturaux, le
pourcentage de carbonates mais aussi la teneur en eau ou la matière organique. Selon la
nature des sédiments rencontrés sur la zone d'étude, l'échelle de la carte, les classes de
tailles de grains devront être fusionnées (dans le cas d'un secteur très hétérogène) ou, au
contraire, divisées (dans le cas d'un secteur très homogène). Les principaux types de cartes
sont :
Carte morpho-sédimentologique
Carte des figures sédimentaires
Carte des faciès sédimentaires
Carte de distribution du calcaire
Carte des formations superficielles
Carte des groupes texturaux.
Les cartes peuvent être séparées en deux groupes : celles qui portent principalement sur la
morphologie et la nature des fonds et celles qui portent sur la distribution des sédiments ou
des carbonates.
b. Faciès sédimentaires
Les cartes de répartition des sédiments superficiels sont établies à partir de données
granulométriques.
Ces données correspondent à l'analyse granulométrique du sédiment comprenant une phase
lithogène détritique et une phase biogène carbonatée. On utilise ensuite les indices
classiques pour déterminer la taille du grain moyen et identifier la phase granulométrique
principale ou dominante et le classement du sédiment. Les faciès peuvent ainsi être définis.
