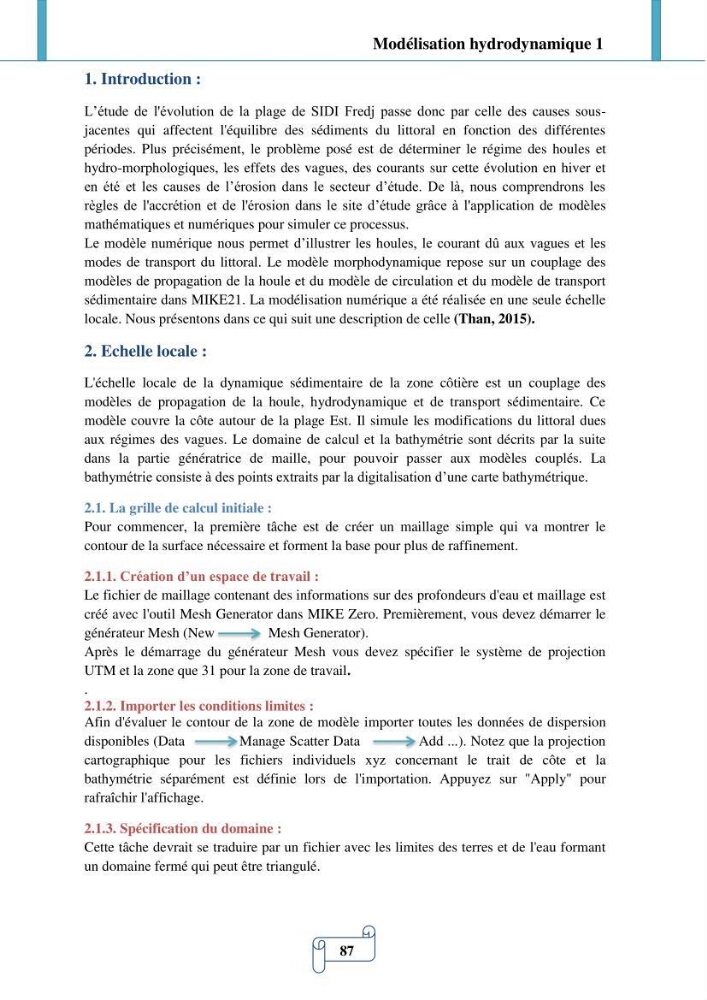

Modélisation hydrodynamique 1
87
1. Introduction :
L’étude de l'évolution de la plage de SIDI Fredj passe donc par celle des causes sousjacentes qui affectent l'équilibre des sédiments du littoral en fonction des différentes
périodes. Plus précisément, le problème posé est de déterminer le régime des houles et
hydro-morphologiques, les effets des vagues, des courants sur cette évolution en hiver et
en été et les causes de l’érosion dans le secteur d’étude. De là, nous comprendrons les
règles de l'accrétion et de l'érosion dans le site d’étude grâce à l'application de modèles
mathématiques et numériques pour simuler ce processus.
Le modèle numérique nous permet d’illustrer les houles, le courant dû aux vagues et les
modes de transport du littoral. Le modèle morphodynamique repose sur un couplage des
modèles de propagation de la houle et du modèle de circulation et du modèle de transport
sédimentaire dans MIKE21. La modélisation numérique a été réalisée en une seule échelle
locale. Nous présentons dans ce qui suit une description de celle (Than, 2015).
2. Echelle locale :
L'échelle locale de la dynamique sédimentaire de la zone côtière est un couplage des
modèles de propagation de la houle, hydrodynamique et de transport sédimentaire. Ce
modèle couvre la côte autour de la plage Est. Il simule les modifications du littoral dues
aux régimes des vagues. Le domaine de calcul et la bathymétrie sont décrits par la suite
dans la partie génératrice de maille, pour pouvoir passer aux modèles couplés. La
bathymétrie consiste à des points extraits par la digitalisation d’une carte bathymétrique.
2.1. La grille de calcul initiale :
Pour commencer, la première tâche est de créer un maillage simple qui va montrer le
contour de la surface nécessaire et forment la base pour plus de raffinement.
2.1.1. Création d’un espace de travail :
Le fichier de maillage contenant des informations sur des profondeurs d'eau et maillage est
créé avec l'outil Mesh Generator dans MIKE Zero. Premièrement, vous devez démarrer le
générateur Mesh (New
Mesh Generator).
Après le démarrage du générateur Mesh vous devez spécifier le système de projection
UTM et la zone que 31 pour la zone de travail.
.
2.1.2. Importer les conditions limites :
Afin d'évaluer le contour de la zone de modèle importer toutes les données de dispersion
disponibles (Data
Manage Scatter Data
Add ...). Notez que la projection
cartographique pour les fichiers individuels xyz concernant le trait de côte et la
bathymétrie séparément est définie lors de l'importation. Appuyez sur "Apply" pour
rafraîchir l'affichage.
2.1.3. Spécification du domaine :
Cette tâche devrait se traduire par un fichier avec les limites des terres et de l'eau formant
un domaine fermé qui peut être triangulé.
87
