CHAPITRE 4
Etude sédimentologique analytique
72
Commentaire :
Les valeurs de l’indice d’asymétrie des échantillons prélevées présentent une variété
importante selon 5 classes :
La première classe a une valeur de Ski qui varie entre -1 et -0,3 et cela traduit une
asymétrie très négative pour les échantillons 1, 2, 3, 7, 10 et 23.
La deuxième classe varie sur un intervalle de -0,3
27 et 28). La troisième classe comprend des valeurs de Ski entre -0,1 et 0,1 avec des
échantillons plus au moins asymétriques qui sont : 13, 15, 24 et 25.
Pour 0,1
La dernière classe a une asymétrie très positive pour des valeurs de Ski supérieur à 0,3,
concernant le reste des échantillons (6, 17, 22 et 26).
Indice de Soulsby :

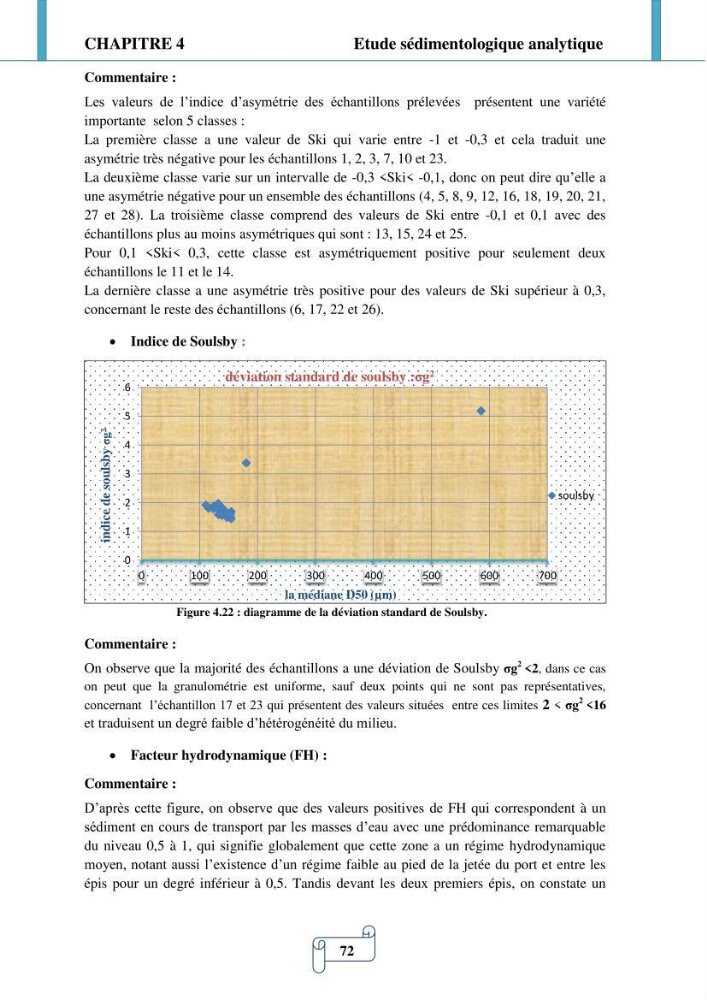

Figure 4.22 : diagramme de la déviation standard de Soulsby.
Commentaire :
On observe que la majorité des échantillons a une déviation de Soulsby σg
2 <2, dans ce cas
on peut que la granulométrie est uniforme, sauf deux points qui ne sont pas représentatives,
concernant l’échantillon 17 et 23 qui présentent des valeurs situées entre ces limites 2 < σg
2 <16
et traduisent un degré faible d’hétérogénéité du milieu.
Facteur hydrodynamique (FH) :
Commentaire :
D’après cette figure, on observe que des valeurs positives de FH qui correspondent à un
sédiment en cours de transport par les masses d’eau avec une prédominance remarquable
du niveau 0,5 à 1, qui signifie globalement que cette zone a un régime hydrodynamique
moyen, notant aussi l’existence d’un régime faible au pied de la jetée du port et entre les
épis pour un degré inférieur à 0,5. Tandis devant les deux premiers épis, on constate un
0
1
2
3
4
5
6
0
100
200
300
400
500
600
700
indice
de
soulsby
σg 2
la médiane D50 (µm)
déviation standard de soulsby :σg 2
soulsby
