CHAPITRE 4
Etude sédimentologique analytique
70
 Courbes plurimodales :
Elles rendent compte de la présence de plusieurs stocks sédimentaires au sein d’une même
population dynamique. Elles sont surtout représentatives du sédiment grossier. Ces courbes
sont marquées par la présence de plusieurs modes granulométriques.

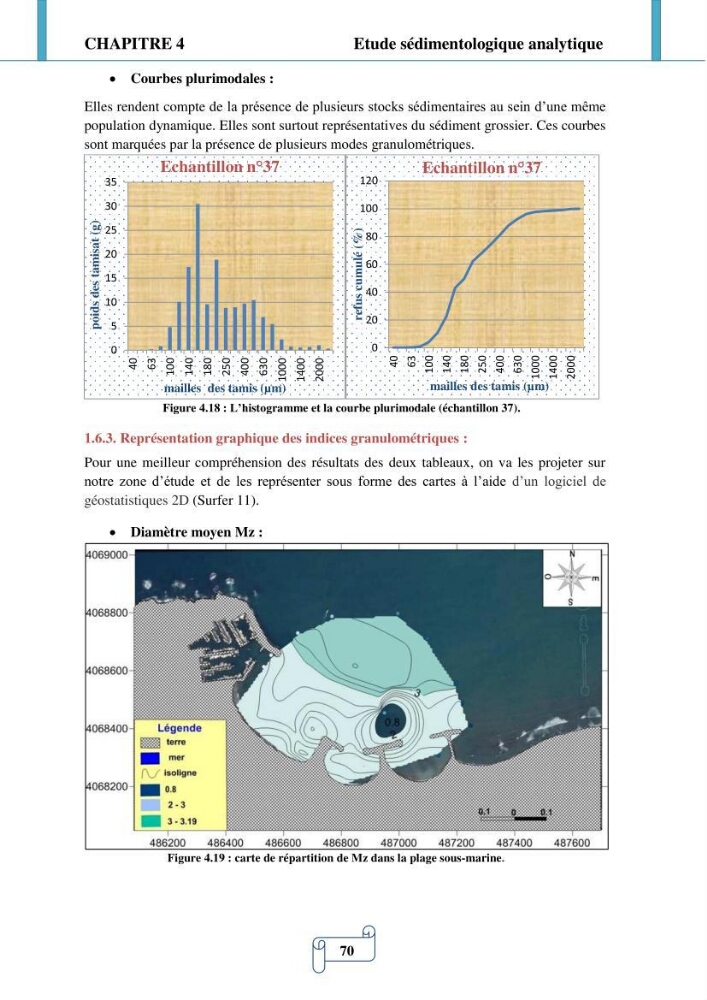

Figure 4.18 : L’histogramme et la courbe plurimodale (échantillon 37).
1.6.3. Représentation graphique des indices granulométriques :
Pour une meilleur compréhension des résultats des deux tableaux, on va les projeter sur
notre zone d’étude et de les représenter sous forme des cartes à l’aide d’un logiciel de
géostatistiques 2D (Surfer 11).
 Diamètre moyen Mz :
Figure 4.19 : carte de répartition de Mz dans la plage sous-marine.
0
5
10
15
20
25
30
35
40
63
100
140
180
250
400
630
1000
1400
2000
poids
des
tamisat
(g)
mailles des tamis (µm)
Echantillon n°37
0
20
40
60
80
100
120
40
63
100
140
180
250
400
630
1000
1400
2000
refus
cumulé
(%)
mailles des tamis (µm)
Echantillon n°37
