Chapitre III
Étude d’impact de l’infrastructure portuaire sur la zone
82

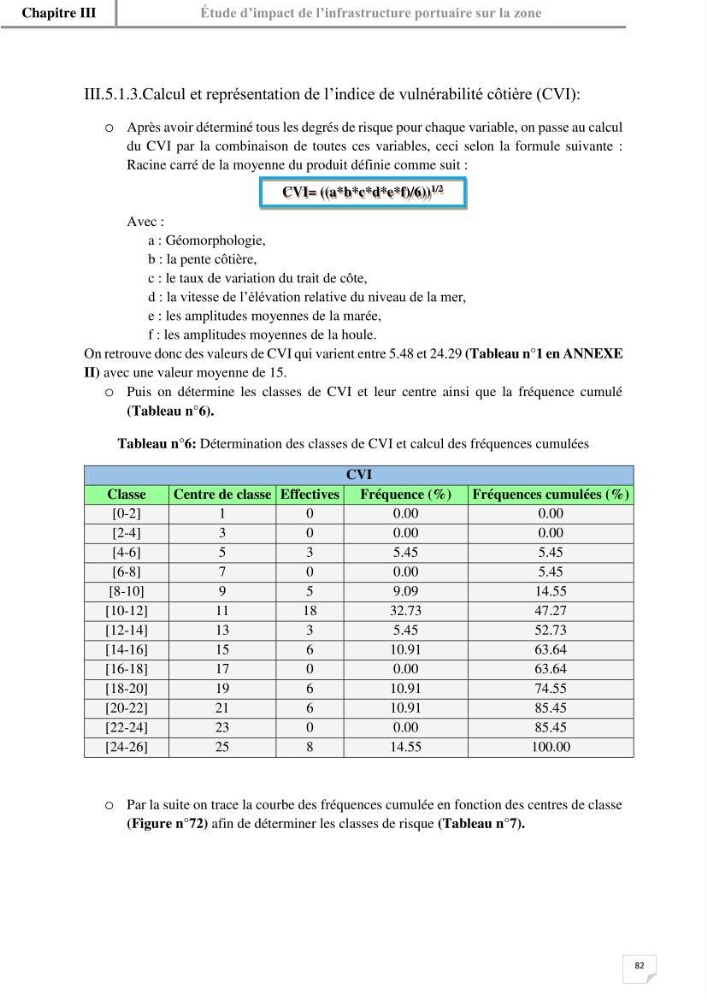

III.5.1.3.Calcul et représentation de l’indice de vulnérabilité côtière (CVI):
o Après avoir déterminé tous les degrés de risque pour chaque variable, on passe au calcul
du CVI par la combinaison de toutes ces variables, ceci selon la formule suivante :
Racine carré de la moyenne du produit définie comme suit :
Avec :
a : Géomorphologie,
b : la pente côtière,
c : le taux de variation du trait de côte,
d : la vitesse de l’élévation relative du niveau de la mer,
e : les amplitudes moyennes de la marée,
f : les amplitudes moyennes de la houle.
On retrouve donc des valeurs de CVI qui varient entre 5.48 et 24.29 (Tableau n°1 en ANNEXE
II) avec une valeur moyenne de 15.
o Puis on détermine les classes de CVI et leur centre ainsi que la fréquence cumulé
(Tableau n°6).
Tableau n°6: Détermination des classes de CVI et calcul des fréquences cumulées
o Par la suite on trace la courbe des fréquences cumulée en fonction des centres de classe
(Figure n°72) afin de déterminer les classes de risque (Tableau n°7).
CVI
Classe
Centre de classe Effectives Fréquence (%) Fréquences cumulées (%)
[0-2]
1
0
0.00
0.00
[2-4]
3
0
0.00
0.00
[4-6]
5
3
5.45
5.45
[6-8]
7
0
0.00
5.45
[8-10]
9
5
9.09
14.55
[10-12]
11
18
32.73
47.27
[12-14]
13
3
5.45
52.73
[14-16]
15
6
10.91
63.64
[16-18]
17
0
0.00
63.64
[18-20]
19
6
10.91
74.55
[20-22]
21
6
10.91
85.45
[22-24]
23
0
0.00
85.45
[24-26]
25
8
14.55
100.00
CVI= ((a*b*c*d*e*f)/6)) 1/2
